Touchpanel mit SPI, I²C, RS232

Sofort lauffähige TFT Displays.

Auspacken, loslegen.

Verschiedene Größen

3,2" - 4,3" - 5,7" - 7"

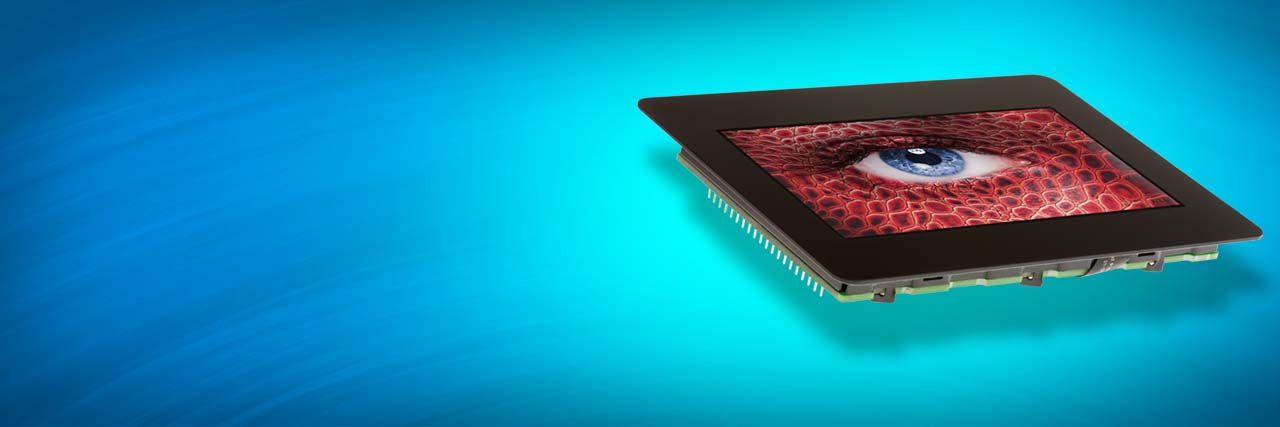

Bedieneinheit HMI mit Touch und SPI, RS232, I2C

Intelligente TFT-Displays mit Touch und RS-232, I2C, SPI

3,2" ~ 7" TFT mit serieller Schnittstelle SPI/I²C

Endlich gibt es TFT-Displays welche sofort lauffähig sind und bereits von der ersten Minute an den vollen Funktionsumfang eingebaut haben. Nach dem erfolgreichen 4,3" Typ nun auch ein kleinerer und ein größerer Bruder mit 3,2" und 7". Benötigt werden 5V= und eine Schnittstelle RS-232, I²C oder SPI.

Alle Schriften und Funktionen für einen schnellen und ansprechenden Bildschirm sind sofort nutzbar.

  • kein PC / embedded System notwendig
  • low power, max. 900mW (außer 5,7" und 7")
  • keine Einarbeitung in Software bzw. in Programmiertools
  • sofort nach dem Einschalten voll betriebsbereit
  • extreme Beschleunigung von Time-to-Market
  • ausgetestete und hundertfach erprobte Funktionen
  • unerreichte Flexibilität durch mächtige Befehle und verschiedene Interface (RS-232, I²C, SPI)
  • extrem kompakte Bauweise
  • und nicht zuletzt: ein deutlicher Preisvorteil zu individuellen Lösungen
 3,2 ~ 7" TFT mit serieller Schnittstelle SPI/I²C

Diverse Schriften eingebaut


In den Displays sind bereits diverse Schriftarten in unterschiedlichen Größen eingebaut. Alle Windowsfonts können zusätzlich eingebunden werden (auch Schmuckschriften oder kyrillisch, hebräisch etc.). Für den vertikalen Einbau sind das Display und die Schriften unabhängig voneinander um 90° drehbar.

Umfangreiche Grafikbefehle, Editor / Compiler

Wie zum Beispiel Touch-Taste, Bargraph, Bereiche, Bilder, Animationen, Zeichenkette zentriert... sind integriert. Mit wenigen, leicht verständlichen Befehlen wird so ein ansprechendes Bildschirm-Layout erstellt. Alle Befehle basieren auf Koordinatenangaben und lassen sich somit pixelgenau verwenden und verschieben.
Für Demozwecke und erste Tests ist ein eingebauter Selbsttest integriert: einfach den Pin "Test" auf low legen.

Für erste Demos steht ein Editor / Compiler kostenfrei zur Verfügung. Damit kann das interne FLASH genutzt werden, um z.B. vordefinierte Bildschirmlayouts zu erstellen. Hierüber können auch TIFF, JPG, TGA und GIF-Animationen abgelegt werden. Die Software ist frei verfügbar und steht hier zum Download bereit: LCD-Tools für Windows.

Umfangreiche Grafikbefehle, Editor / Compiler

Alles über ein Interface (RS-232, I²C, SPI)

Da ist für jedes System etwas dabei: je nach Beschaltung erfolgt die Anbindung über RS-232 (CMOS-Pegel), SPI oder I²C-Bus Interface.

Mit Hilfe von jeweils einem externen IC können die Displays auch direkt an einer USB- oder RS-485 Schnittstelle betrieben werden. Applikationsbeispiele sind vorhanden. Übrigens: auch das Touchpanel wird automatisch über die gleiche Schnittstelle bedient!

Kapazitives Touchpanel - PCAP

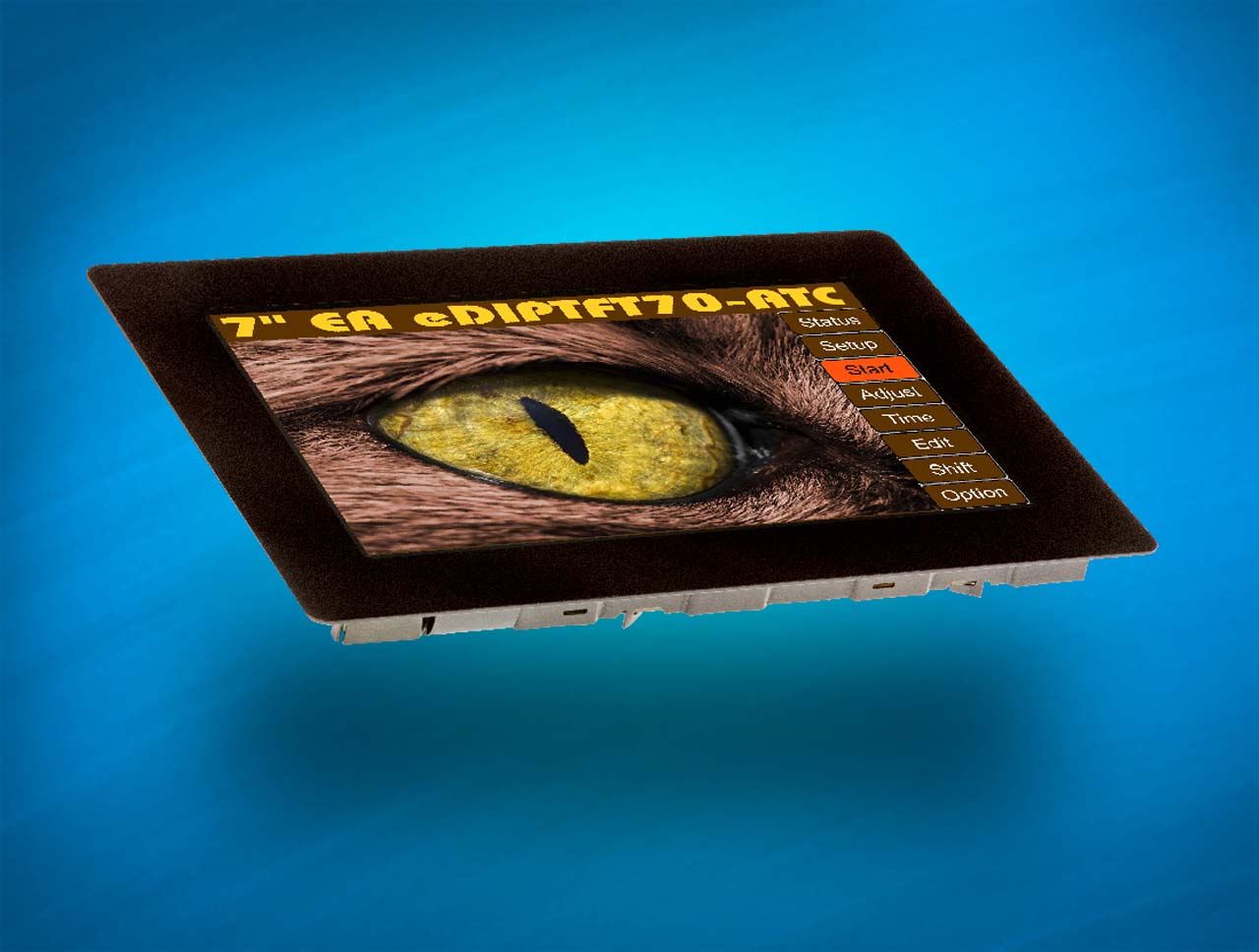

Zu den bewährten Versionen mit resistivem Touchpanel sind aktuell die beiden Displays in 4,3" und 7" auch in einer kapazitiven Variante lieferbar: EA eDIPTFT43-ATC (4,3") und EA eDIPTFT70-ATC (7").

Der Vorteil liegt in einer höheren Transparenz, welches die beiden Displays noch heller und kontrastreicher erscheinen lässt. Die Oberfläche ist ein extrem kratzfestes Glas, welches hygienisch und komplett unempfindlich gegen jegliche Reinigungsmittel ist. Durch das Design mit schwarzem Rahmen verleihen Sie Ihrem Gerät ein hochwertige, moderne Optik.

Ein wesentliches Detail in der Industrie ist die Bedienbarkeit mit und ohne Handschuhe. Selbst hinter einer 3mm dicken Glasscheibe lässt sich das Touchpanel noch einwandfrei bedienen.

Kapazitives Touchpanel - PCAP

Starterpaket

Für einen schnellen Start und eine einfache Einarbeitung empfehlen wir eines unserer Starterpakete. Diese beinhalten alles zum Betrieb notwendige:

  • je nach Bestellnummer eines der unten gelisteten Displays, immer inkl. Touchpanel
  • USB-Programmerboard bzw. USB-Evalboard
  • DVD mit USB-Treiber für Windows
  • Editor, Compiler und Demos
  • USB-Kabel
  • 5 zusätzliche Interfaceboards für RS-232, RS-485, I²C und SPI bei EA EVALeDIPxxx

Alle farbigen TFT Displays auf einen Blick

Farbige TFT Displays


Bestellbezeichnung   Abmessungen Touchpanel Datenblatt Display Shop Datenblatt zu Starterpaket / USB- Evalset Shop
EA eDIPTFT32-A 3,2" 82x61x12mm   pdf EA Shop EA EVALeDIP128-240 EA Shop
EA eDIPTFT32-ATP Resistiv
EA eDIPTFT43-A 4,3" 107x71x12mm   pdf  EA Shop
EA eDIPTFT43-ATP Resistiv
EA eDIPTFT43-ATC 120x92x12mm PCAP
EA eDIPTFT57-A 5,7" 146x107x13mm   pdf  EA Shop EA EVALeDIP320-TFT70  EA Shop
EA eDIPTFT57-ATP Resistiv
EA eDIPTFT70-A 7" 170x112x16mm   pdf  EA Shop
EA eDIPTFT70-ATP Resistiv
EA eDIPTFT70-ATC 193x132x16mm PCAP

Alle monochromen Displays auf einen Blick

Monochrome Displays
Bestellbezeichnung AbmessungenDisplayfarbeTouchpanelDatenblatt DisplayShopDatenblatt zu
 Starterpaket /
USB- Evalset
Shop
EA eDIP128B-6LW2,8"72x55x12mmblau-weiss pdfEA ShopEA EVALeDIP128-240EA Shop
EA eDIP128B-6LWTPja
EA eDIP128W-6LWschwarz-weiss
EA eDIP128W-6LWTPja
EA eDIP160B-7LW3,2"82x68x12mmblau-weiss pdfEA Shop
EA eDIP160B-7LWTPja
EA eDIP160W-7LWschwarz-weiss
EA eDIP160W-7LWTPja
EA eDIP240B-7LW4,2"113x70x11mmblau-weiss pdfEA Shop
EA eDIP240B-7LWTPja
EA eDIP240J-7LWschwarz-weiss
EA eDIP240J-7LWTPja
EA eDIP240J-7LAschwarz-amber
EA eDIP240J-7LATPja
EA eDIP320B-8LW5,7"138x105x10mmblau-weiss pdfEA ShopEA STARTeDIP320EA Shop
EA eDIP320B-8LWTPja
EA eDIP320J-8LWschwarz-weiss
EA eDIP320J-8LWTPja
EA eDIP320J-8LAschwarz-amber
EA eDIP320J-8LATPja
