- Integriertes Touch Panel, kratzfest, entspiegelt
- LED-Beleuchtung blau-weiß oder gelb/grün
- div. Zeichensätze inkl. 8-fach Zoomfunktion
- High-Level-Grafikfunktionen (Gerade, Bargraph, Menu, Touchtasten ...)
- RS-232 oder RS-422, 5V/12V/24V Versorgung
- Makroprogrammierung, Ablegen von Bildern, Texten und Funktionen
- 16 Digitale Ein- und Ausgänge mit Optokoppler als Zubehör
- sofort lieferbar
- verschiedenste Größen: von 120x32 bis 320x240 Punkte
- Simulationssoftware fur Windows® für den Test vorab und zur Entwicklungsunterstützung
Kurzbeschreibung

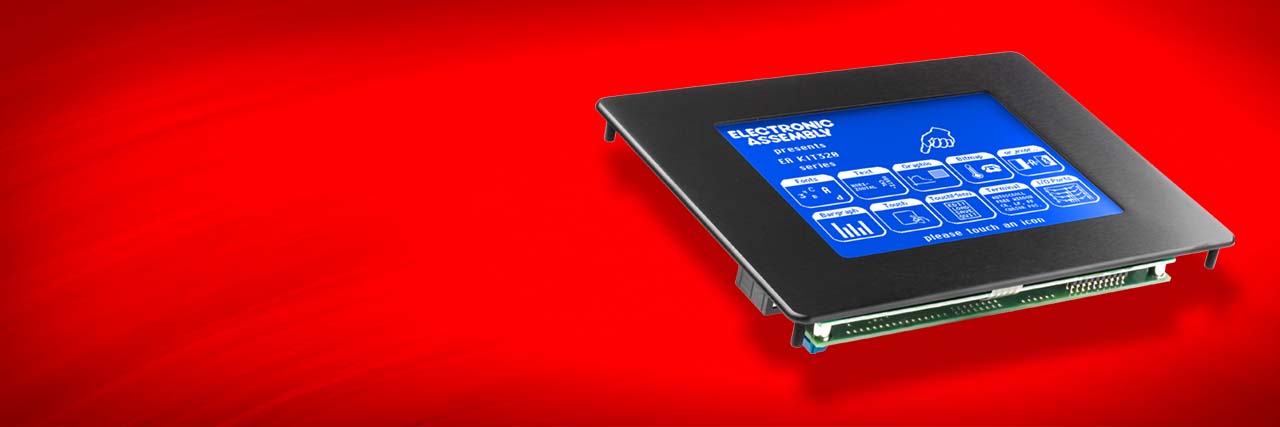

Das Grafikkit EA KIT120-5LEDTP (siehe Abbildung oben) ist eine komplett aufgebaute Steuer- und Bedieneinheit von 2,4" bis zu 5,9" mit diversen eingebauten Funktionen. Das kompakt aufgebaute Display bietet zusammen mit dem sehr guten Supertwistkontrast eine sofort einsetzbare Einheit. Die Ansteuerung erfolgt über die Standard Schnittstellen RS-232 oder RS-422. Das Grafikkit enthält neben kompletten Grafikroutinen zur Displayausgabe auch verschiendenste Schriften, 2 Analogeingänge und einen FLASH-Speicher zur Ablage von Bildern und Makros. Die Programmierung erfolgt über hochsprachenähnliche Grafikbefehle; zeitraubende Programmierungen von Zeichensätzen und Grafikroutinen entfällt hier völlig. Es sind keine Treiber oder auswändige Programmiertools erforderlich. Die simple Verwendung von Makros und die Eingabemöglichkeit über Touchpanel machen es zu einem richtigen Power Display. In einem farbigen DIN-A4 Flyer haben wir nochmals alles zusammengefasst:
Hardware
Touch Panel
Alle Versionen sind mit einem integrierten Touch Panel lieferbar.
Durch Berühren des Displays können hier Eingaben gemacht und Einstellungen per Menü getätigt werden. Die Beschriftung der "Tasten" ist flexibel und auch während der Laufzeit änderbar (verschiedene Sprachen, Icons).
Das Zeichnen der einzelnen "Tasten", sowie das Beschriften oder Zusammenfassen mehrerer Felder wird von der eingebauten Software übernommen. Die Programmierung der Felder ist kinderleicht.
Für einen noch besseren Eindruck laden Sie sich das kostenfreie Programmiertool inkl. Editor und Simulator aus der Tabelle unten - Er ist garantiert virenfrei und ohne speziellen Installationskenntnissen sofort lauffähig!
Die verschiedenen Versionen
Artikel- | Auflösung | Abmessung | Bild schirm | Optionen | Felder | Hinweise | Datenblatt |
| KIT120-5LED | 120x32 | 68x39x24 mm | 2,4" | 9..36V, Touch Panel | 5x2 | RS-232, Snap-In | KIT120 |
| KIT129-6LW | 128x64 | 75x60x24 mm | 2,8" | 9..35V, Touch Panel | 5x3 | RS-232, blau negativ mit LED-Bel. | KIT129-6 |
| KIT129J-6LW | RS-232, schwarz-weiß positiv | ||||||
| KIT160-6LW | 160x80 | 101x78x35 mm | 3,1" | 9..35 V, RS-422, Touch Panel | 8x4 | blau negativ mit weißer LED-Bel. | KIT160-6 |
| KIT160-6LED | LED-Beleuchtung gb/gn, Snap-In-Geh. | ||||||
| KIT240-6LW | 240x64 | 180x65x40 mm | 5,4" | 9..35 V, RS-422, Touch Panel | 12x4 | blau negativ mit weißer LED-Bel. | KIT240-6 |
| KIT240-6LED | LED-Beleuchtung gelb/grün | ||||||
KIT160-7LW | 160x128 | 140x102x36 mm | 5,1" | 9..35 V, RS-422, Touch Panel | 8x7 | LED-Beleuchtung blau-weiss | KIT160-7 |
| KIT240-7LW | 240x128 | 144x104x40 mm | 5,0" | 9..35 V, RS-422, Touch Panel | 10x6 | LED-Beleuchtung blau-weiss | KIT240-7 |
| KIT240-7LED | LED-Beleuchtung gelb/grün | ||||||
| KIT320-8LW | 320x240 ¼ VGA | 156x121x36 mm | 5,9" | 9..35 V, RS-422, Touch Panel | analog | schwarz-weiß positiv mit LED-Bel. | KIT320-8 |
Software
Zubehör
- Frontpanel zur Montage (EA KIT320-8, KIT240-6, -7, KIT160-7, KIT129-6)
- Software für weitere Fonts, Bilder und Makroerstellung: ELECTRONIC ASSEMBLY LCD-Tools .
- Kabel für PC
