Grafikfähige Bedieneinheit mit USB und OLED-Display

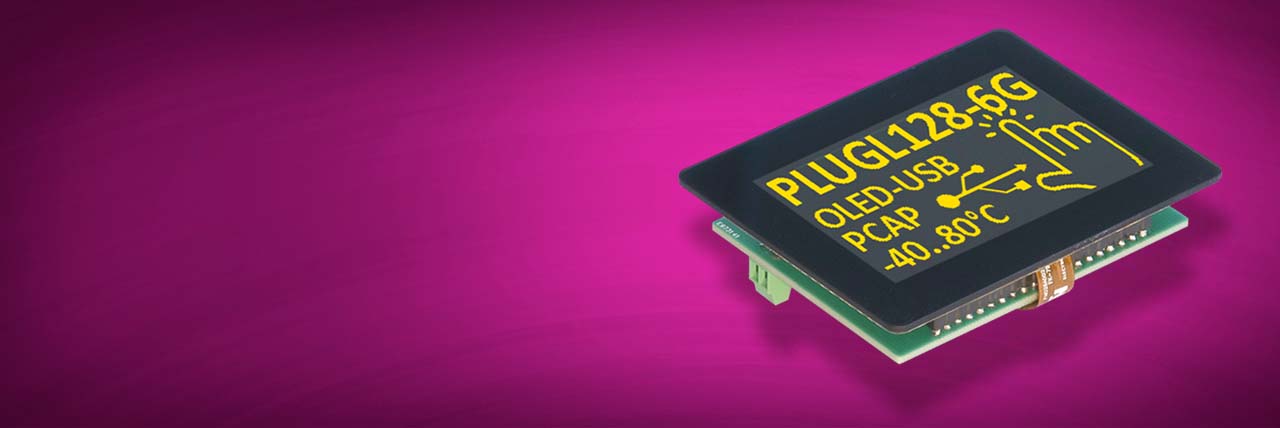

Brandneu im Angebot sind unsere grafikfähigen OLED-Display mit USB-Anschluss und integriertem Touchpanel. Sie können als vollwertige Bedieneinheit oder als reine Anzeige verwendet werden.
Neben weiteren seriellen Interfaces wie RS-232, SPI und I²C sind auch einige digitale und analoge Ein- wie Ausgänge onboard. Damit können auch einfache Steuerungen mit festgelegten Bildschirminhalten realisiert werden. Aktuell in 2 Größen verfügbar mit 2,9" mit 82x67x21mm und 1,7" mit 55x54x21mm.
EA PLUGL128-6GTC OLED mit USB und ZIFF-Stecker
EA PLUGL128-6GTCZ OLED mit USB und ZIFF inkl. Schraubklemmen und 26-pol. IDC Stecker für I/O's
EA PLUGS102-6GTC OLED mit USB und ZIFF-Stecker
EA PLUGS102-6GTCZ OLED mit USB und ZIFF inkl. Schraubklemmen und 26-pol. IDC Stecker für I/O's
Die Montage erfolgt denkbar einfach durch frontseitiges Einkleben in die Frontplatte - quer oder hochkant. Datenblatt.
Textdisplays mit RS-232 / RS-422
Unsere "Seriellen" sind eine LCD-Dotmatrix Serie betriebsfertig aufgebaut mit Ansteuerung und Frontrahmen oder auch im Snap-In Gehäuse. Der Anschluß erfolgt an einer Standard RS-232C Schnittstelle (oder optional RS-422).
Die Datenübertragung ist auf 300, 1.200, 2.400 oder 9.600 Baud einstellbar. Alle Cursorsteuerungen (Zeilenvorschub etc.) werden automatisch bedient. Die Display sind mit einer per Software abschaltbaren LED-Beleuchtung ausgestattet.
Alle Displays sind für 5V oder optional 9-35V Versorgung lieferbar (ausser 8- und 16-zeilige Displays).
Adressierung: Über eine einstellbare Adresse können übrigens bis zu 64 Displays an einer seriellen Schnittstelle individuell angesprochen werden (EA OPT-DIP6). Die Display sind auch in kleineren Mengen kurzfristig lieferbar. Mehr Informationen lesen Sie auf unserem Flyer oder in unserem Datenblatt im pdf-Format.
Serielle Displays - Tabelle
| Serielle Displays mit RS-232C / RS-422 und LED-Beleuchtung | ||||||
| Bestell Nr. / Bezeichnung | Zeilen x Zeichen | Zeichen- höhe | Modulmaße BxHxT | Sichtfenster BxH | inkl. Frontrahmen | Strom typ. |
| 1- zeilige Displays | ||||||
| EA SER081-92NLED | 1 x 8 | 11,48 mm | 77x54x26 | 56,5x22 | Snap-In Gehäuse | 120 mA |
| EA SER081-CNLED | 1 x 8 | 10,8 mm | 84x44x26 | 61x15,8 | 017-2UKE | 30 mA |
| EA SER161-DNLED | 1 x 16 | 6,56 mm | 80x36x27 | 64,5x13,8 | 017-1UKE | 100 mA |
| EA SER161-ENLED | 1 x 16 | 9,66 mm | 122x33x27 | 99x13 | 017-6UKE | 170 mA |
| 2- zeilige Displays | ||||||
| EA SER082-CNLED | 2 x 8 | 11,44 mm | 84x44x27,5 | 63x25 | 017-8UKE | 90 mA |
| EA SER162-N3LW blau | 2 x 16 | 5,55 mm | 80x36x27 | 61x15,8 | 017-2UKE | 40 mA |
| EA SER162-CNLED | 2 x 16 | 4,35 mm | 80x36x27 | 64,5x13,8 | 017-1UKE | 90 mA |
| EA SER162-NLED | 2 x 16 | 5,55 mm | 84x44x27 | 61x15,8 | 017-2UKE | 120 mA |
| EA SER162-NLW blau | 2 x 16 | 5,55 mm | 84x44x27 | 64,5x16 | 017-2UKE | 40 mA |
| EA SER162-92NLED | 2 x 16 | 6,68 mm | 77x54x26 | 56,5x22 | Snap-In Gehäuse | 120 mA |
| EA SER162-BNLED | 2 x 16 | 9,66 mm | 122x44x29 | 99x24 | 017-12UKE | 360 mA |
| EA SER162-BNLW blau | 2 x 16 | 9,66 mm | 122x44x29 | 99x24 | 017-12UKE | 65 mA |
| EA SER202-NLED | 2 x 20 | 5,55 mm | 116,5x39x29 | 85x18,6 | 017-7UKE | 210 mA |
| EA SER202-NLW blau | 2 x 20 | 5,55 mm | 116,5x39x26 | 85x18,6 | 017-7UKE | 40 mA |
| EA SER202-BHNLED | 2 x 20 | 9,20 mm | 146x43x27 | 123x23 | --- | 270 mA |
| EA SER242-NLED | 2 x 24 | 5,55 mm | 118x36x27 | 93,5x15,8 | 017-14UKE | 150 mA |
| EA SER242-BNLED | 2 x 24 | 9,66 mm | 208x40x29 | 178x23 | --- | 190 mA |
| EA SER402-NLED | 2 x 40 | 5,55 mm | 182x33,5x29 | 154,1x15,3 | 017-4UKE | 150 mA |
| EA SER402-NLW blau | 2 x 40 | 5,55 mm | 182x33,5x27 | 154,1x15,3 | 017-4UKE | 40 mA |
| 4- zeilige Displays | ||||||
| EA SER164-NLED | 4 x 16 | 4,75 mm | 87x60x27 | 61,8x25,4 | 017-8UKE | 220 mA |
| EA SER204-92NLED | 4 x 20 | 3,72 mm | 77x54x26 | 56,5x22 | Snap-In Gehäuse | 120 mA |
| EA SER204-4NLED | 4 x 20 | 4,03 mm | 80,5x47x29 | 60x22 | --- | 90 mA |
| EA SER204-NLED | 4 x 20 | 4,75 mm | 98x60x29 | 76x25,2 | 017-9UKE | 260 mA |
| EA SER204-NLW blau | 4 x 20 | 4,75 mm | 98x60x29 | 76x25,2 | 017-9UKE | 45 mA |
| EA SER204-BNLED | 4 x 20 | 9,2 mm | 146x62,5x27 | 123x42,5 | 017-25KE | 810 mA |
| EA SER404-HNLED | 4 x 40 | 4,89 mm | 190x54x29 | 147x29,5 | 017-13UKE | 440 mA |
| EA SER404-NLW blau | 4 x 40 | 4,89 mm | 190x54x29 | 147x29,5 | 017-13UKE | 75 mA |
| 8- zeilige Displays | ||||||
| EA SER408-NLED | 8 x 40 | 4,2 mm | 180x65x27 | 134x40 | 017-10UKE | 300 mA |
| 16- zeilige Displays | ||||||
| EA SER4016-NLED | 16 x 40 | 3,6 mm | 144x104x27 | 114x64 | --- | 700 mA |
Grafikeinheiten mit RS-232
LCD-Grafikeinheiten sind intelligente Grafikdisplay mit serieller Schnittstelle RS-232. Zwei bzw. drei eingebaute Zeichensätze sowie diverse Grafikfunktionen erlauben den zeit- und kostensparenden Einsatz von modernsten LCD- Grafikdisplay. Außer +5V Versorgung und RS-232 Daten sind keine weiteren Signale erforderlich.
Zum Betrieb ist keine weitere Software oder spezielle Treiber nötig. Alle Grafikroutinen sind im integrierten High-Level-Grafikkontroller des Display integriert. Dieser ermöglicht mit wenigen Befehlen den Aufbau eines übersichtlichen und ansprechenden Bildschirms.
Alle Funktionen werden über Koordinaten x/y pixelgenau platziert. z.B. Gerade zeichnen: G x1 y1 x2 y2.
Weitergehende Informationen finden Sie in den jeweiligen Datenblättern im pdf-Format.
Grafikeinheiten mit RS-232 - Tabelle
| Artikelbezeichnung | Auflösung | Abmessung | Fonts | Option | Hinweise | Datenblatt | Foto |
| EA GE120-5NV24 | 120x32 | 68x39x13 | 2 + Zoom | LED-Beleuchtung | GE120 |  | |
| EA GE128-6N9V24 | 128x64 | 57x46x7,5(15) | 5 + Zoom | EL-Beleuchtung | GE128-69 |  | |
| EA GE128-6N3V24 | 128x64 | 84x60x24 | 3 + Zoom | DIP6 | LED-Beleuchtung | GE128-6 |  |
| EA GE240-6KV24 | 240x64 | 180x65x28 | 3 + Zoom | DIP6 | LED-Beleuchtung | GE6963 |  |
| EA GE240-6KCV24 | 240x64 | 189x65x36 | 3 + Zoom | DIP6 | Negativ FSTN blue, CFL-Beleuchtung |  | |
| EA GE240-7KV24 | 240x128 | 144x104x28 | 3 + Zoom | DIP6 | LED-Beleuchtung |  | |
| EA GE240-7KCV24 | 240x128 | 151x104x36 | 3 + Zoom | DIP6 | Negativ FSTN blue, CFL-Beleuchtung |  | |
| EA GE240-7K2CV24 | 240x128 | 170x105x36 | 3 + Zoom | DIP6 | Negativ FSTN black/white,CFL-Bel. |  |
Bedieneinheiten im Gehäuse / mit Frontpanel (RS-232)
DISPLAY VISIONS bietet 3 verschieden große LCD-Grafikdisplay im Snap-In Gehäuse an: EA KIT120, KIT128 und KIT160. 3 weitere Größen sind optional mit einem eloxierten Montagepanel in schwarz oder blau lieferbar: EA KIT240-6, KIT240-7 und KIT320-8.
Die Ansteuerung erfolgt entweder über eine RS-232 Schnittstelle oder auch über die RS-422.
Durch diverse eingebaute Schriften und Grafikbefehle ist die Programmierung dieser Display kinderleicht: Alle Funktionen werden über Koordinaten x/y pixelgenau programiert. z.B. Gerade zeichnen: ESC G x1 y1 x2 y2.
Alle Display sind auch mit einem integrierten Touchpanel lieferbar: Damit können durch Berühren des Bildschirms Eingaben gemacht oder der Bildschirminhalt geändert werden.
Die Grafikkits sind auch in kleineren Mengen kurzfristig lieferbar.
Weitergehende Informationen zu den Touch Panel Versionen finden Sie auf unserer Touchpanel Seite oder in unserem Datenblatt im PDF-Format.
