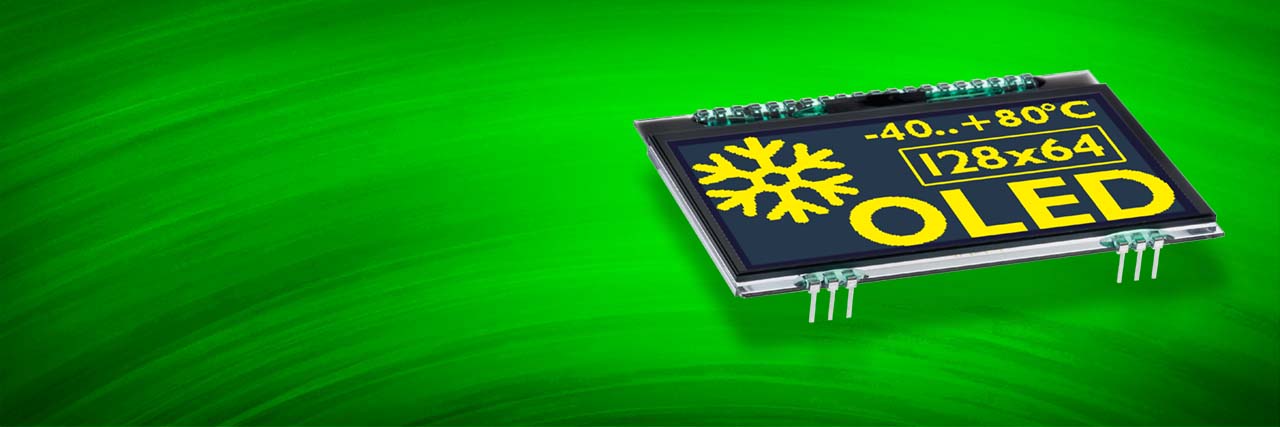

Display der Superlative

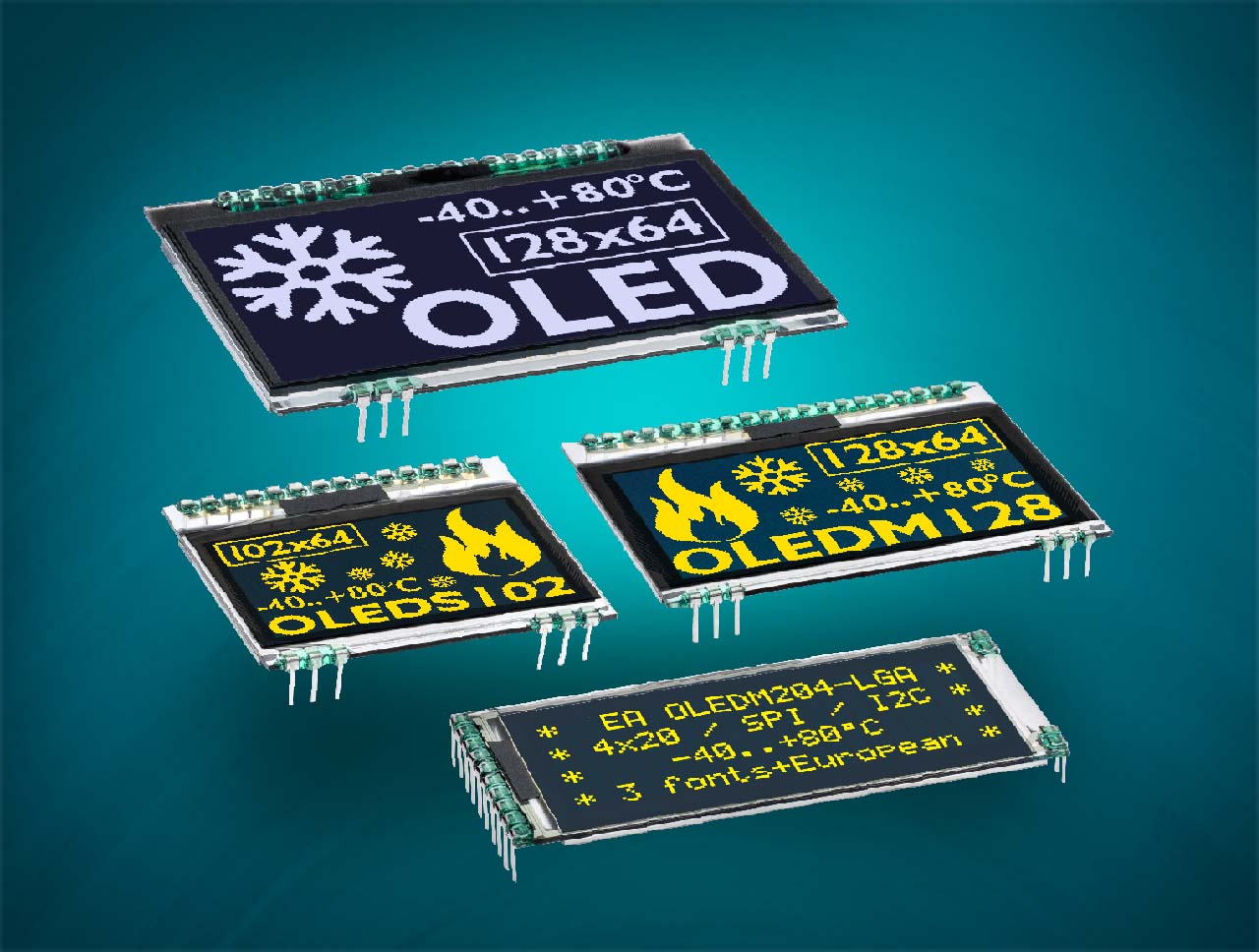

Die weltweit erste OLED Displayfamilie mit Pins ist erhältlich! Von 2,0" bis 2,9" mit Pins im Raster 2,54mm ermöglichen nicht nur einen schnellen und problemlosen Musteraufbau, sondern helfen auch in der Serienfertigung weil keine teure Konstruktion für die Montage erforderlich ist.
Auch alle weiteren Features überzeugen:
- Top. -40..+80°C
- von eiskalt bis glühend heiß
- extrem weiter Blickwinkel von über 170°
- Kontrast > 1:1000
- Reaktionszeit typ. 10µs - auch noch bei -40°C
Alle Displays besitzen bereits einen integrierten Kontroller und sind mit einer SPI und I²C Bus Schnittstelle ausgestattet, laufen an 3,3V (teilweise single-supply).
Alle Versionen verfügen über ein SPI und I²C Bus Interface.
| OLED-Displays mit Pins | |||||||
|---|---|---|---|---|---|---|---|
| Bestellbezeichnung | Diagonale | Auflösung | Abmessungen | Farbe | Datenblatt | Shop | |
| EA OLEDS102-6GGA | 1,7" | 102x64 | 39x38x3,3 | mit Schutzglas | gelb |  | |
| EA OLEDS102-6LGA | 39x38x2,1 | o. Schutzglas | |||||
| EA OLEDS102-6LWA | 39x38x2,1 | weiß o. Schutzglas | weiß | ||||
| EA OLEDM128-6GGA | 2,3" | 128x64 | 55x43x3,3 | mit Schutzglas | gelb | | |
| EA OLEDM128-6LGA | 55x43x2,1 | o. Schutzglas | |||||
| EA OLEDM128-6LWA | 55x43x2,1 | weiß o. Schutzglas | weiß | ||||
| EA OLEDL128-6GGA | 2,9" | 128x64 | 68x51x3,3 | mit Schutzglas | gelb | | |
| EA OLEDL128-6LGA | 68x51x2,1 | o. Schutzglas | |||||
| EA OLEDL128-6NGA | 68x51x1,8 | Hintergrund silber | |||||
| EA OLEDL128-6LWA | 68x51x2,1 | weiß o. Schutzglas | weiß | ||||
| EA OLEDM204-GGA | 2,0" | 4x20 / 2x20 | 61x26x3,3 | mit Schutzglas | gelb | | |
| EA OLEDM204-LGA | 61x26x2,1 | o. Schutzglas | |||||
| EA OLEDM204-LWA | 61x26x2,1 | weiß o. Schutzglas | weiß | ||||

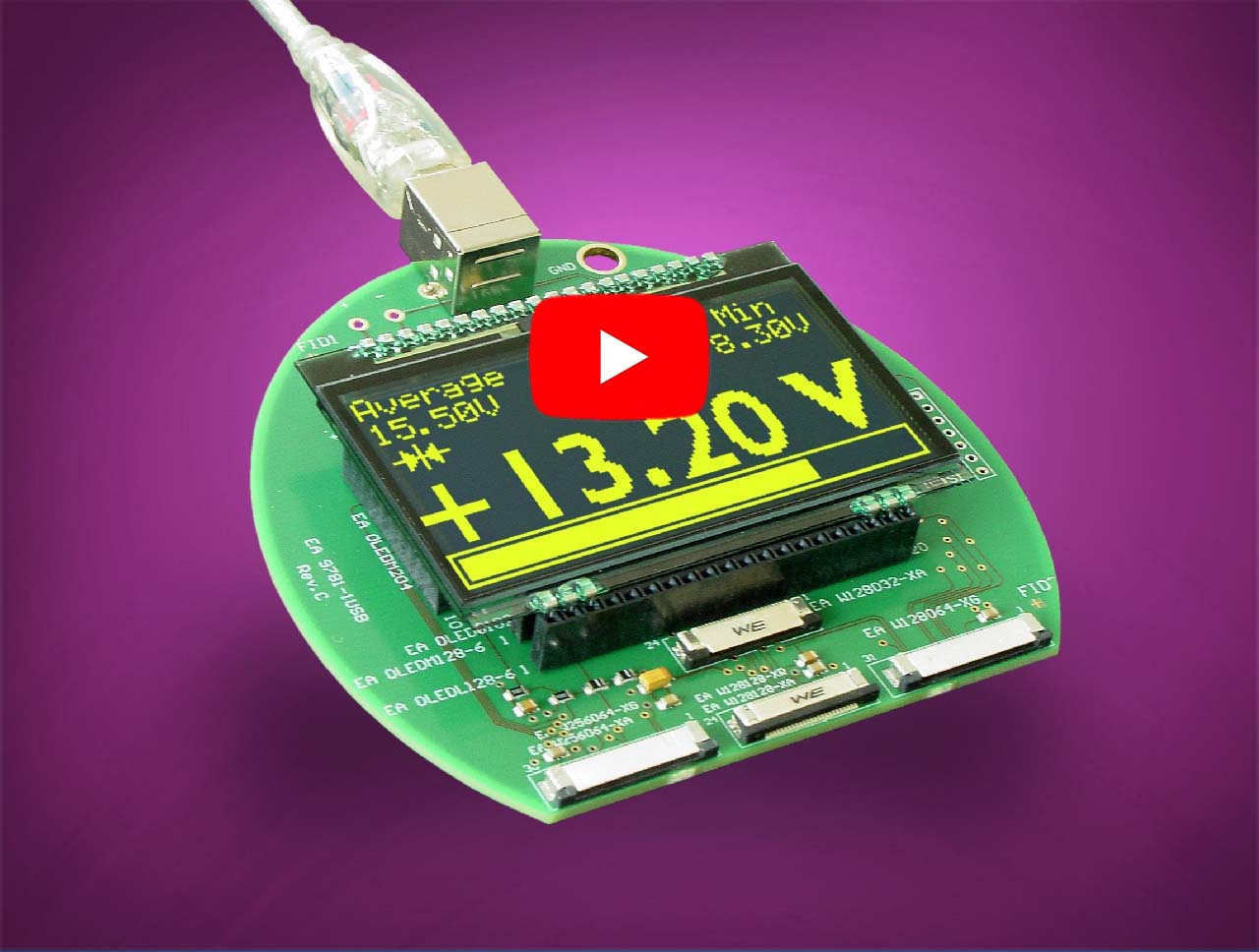

OLED Schnelltest über USB
So schnell haben Sie noch nie ein Display in Betrieb genommen!
Mit dem Testboard EA 9781-2USB.
Testboard an den PC anschließen, USB-Treiber installieren und Display einstecken. Schon erscheinen mehrere Testbilder auf dem Display.
Eigene Bilder (monochrom) werden per Drag&Drop-Operation kinderleicht angezeigt.
Das SPI Interface des Displays ist herausgeführt und kann jederzeit mit dem eigenen µC-System verbunden werden.
Download OLED-Simulator
Datenblatt für EA 9781-2USB und Simulator

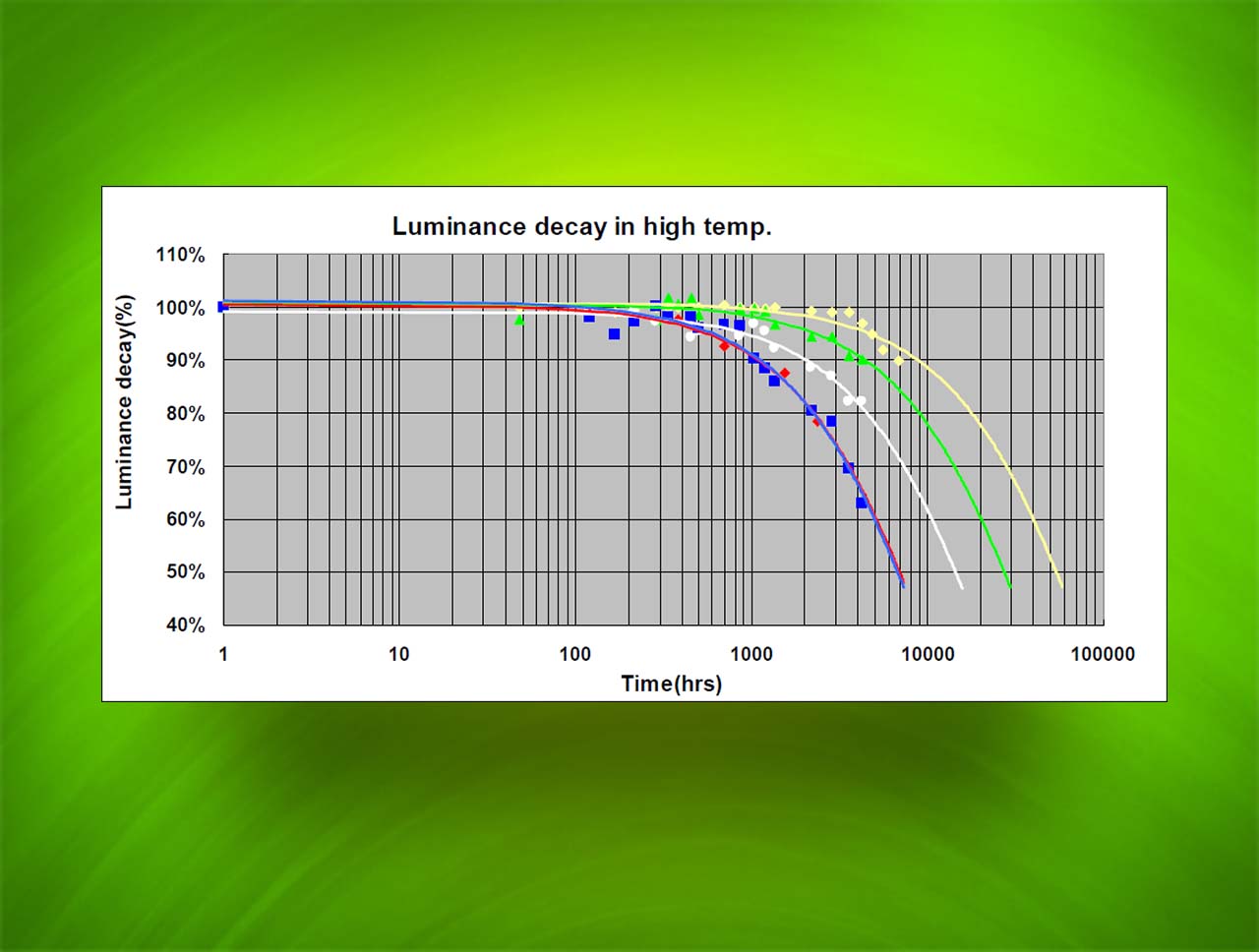

Problemloser Dauerbetrieb
Endlich lassen sich die neuen OLED-Displays von der Firma DISPLAY VISIONS auch in industrielle Applikationen verbauen. Dank neuer, patentierter OLED-Technologie erreichen die Displays je nach Leuchtfarbe und Umgebungstemperatur eine Lebensdauer von 30.000 bis zu 100.000 Stunden!

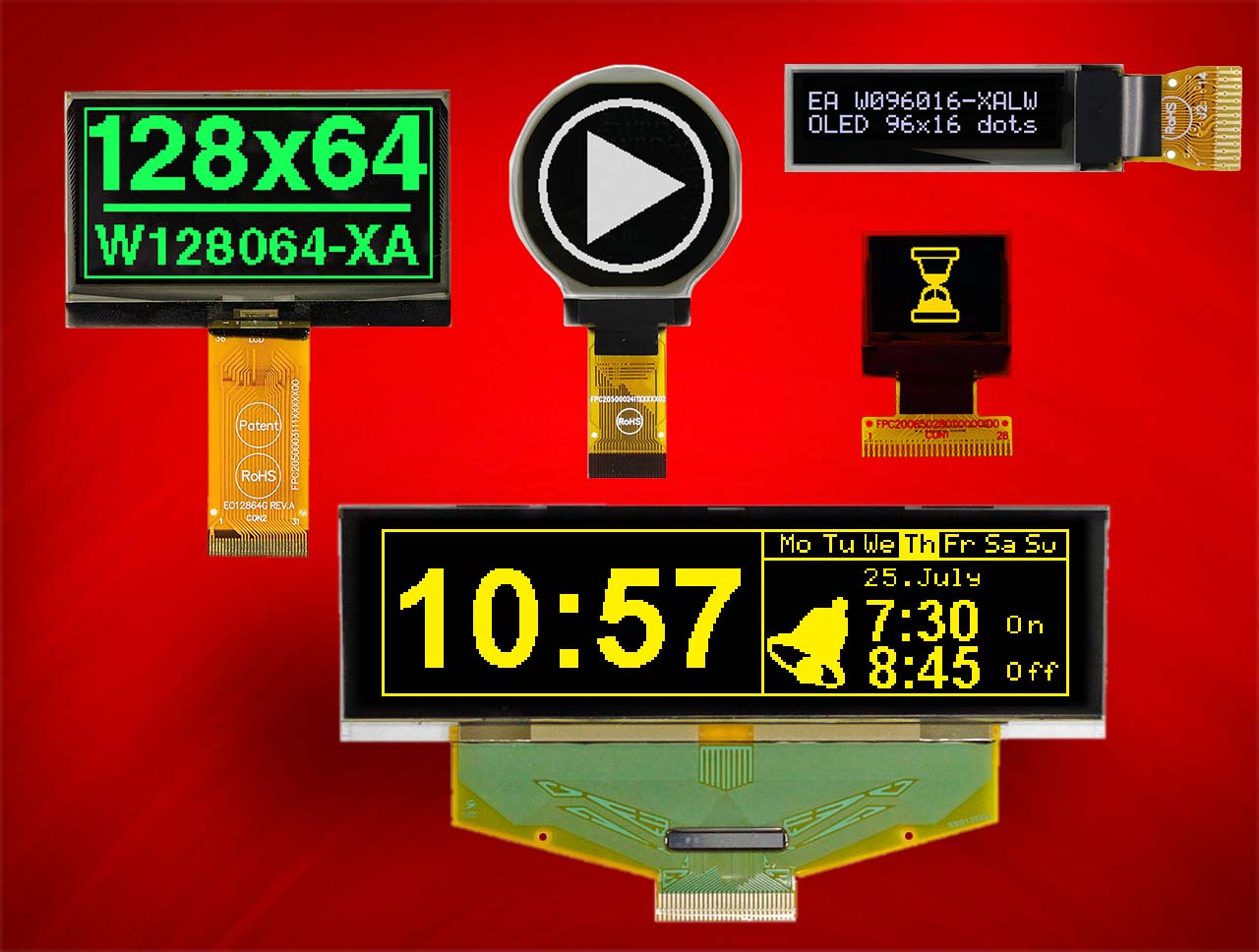

Kleine Grafikdisplays mit Flexkabel
Ob rund, ob quadratisch oder extrem klein mit nur 29x9mm, für kompakte Handheld Anwendungen spielen die neuen OLED Displays von DISPLAY VISIONS ihre Vorteile voll aus: stromsparend, kompakt und für einen extrem weiten Temperaturbereich von -40..+80°C geeignet.
Die Anbindung erfolgt seriell an ein beliebiges 3,3V System. Dank integriertem Kontroller und Initialisierungsbeispielen lassen sich Meßwerte, Grafiken und Icons schnell und kontrastreich darstellen.
OLED-Grafikdisplays mit Flexkabel | ||||||
|---|---|---|---|---|---|---|
| Bestellbezeichnung | Diagonale | Auflösung | Abmessungen in mm | Farbe | Datenblatt | Shop |
| EA W064048-XALW | 0,66" | 64x48 | 18,46x18,1 | weiß | | |
| EA W064048-XALG | gelb | |||||
| EA W096016-XALW | 0,84" | 96x16 | 29,1x9,2 | weiß | | |
| EA W096016-XBLW | ||||||
| EA W128128-XRLB | 1,18" rund | 128x128 | 36,98x41,23 | blau | | |
| EA W128128-XRLG | gelb | |||||
| EA W128128-XRLW | weiß | |||||
| EA W128128-XALW | 1,5" | 128x128 | 33,8x36,5 | weiß | | |
| EA W128128-XALG | gelb | |||||
| EA W128032-XALW | 2,2" | 128x32 | 62x24 | weiß | | |
| EA W128032-XALG | gelb | |||||
| EA W128064-XALW | 2,42" | 128x64 | 60,5x37 | weiß | | |
| EA W128064-XALG | gelb | |||||
| EA W128064-XALE | grün | |||||
| EA W256064-XALW | 3,12" | 256x64 | 88x27,8 | weiß | | |
| EA W256064-XALG | gelb | |||||
| EA W256064-XALE | grün | |||||
| EA W256064-XGLG | 5,5" | 256x64 | 146x45 | gelb | | |
Textdisplays 2x8..4x20
Mit dem bekannten 4-Bit und 8-Bit Interface sind die neuen OLED-Displays ganz ähnlich dem HD44780 Standard.
| OLED-Displays - Text | |||||
| Bestellbezeichnung | Zeilen x | Zeichenhöhe | Abmessungen | Farbe | Shop |
| EA W082-XLG | 2x8 | 5,5 | 58x32 | Gelb | |
| EA W162-X3LG | 2x16 | 5,5 | 80x36 | Gelb | |
| EA W162-X3LW | Weiss | | |||
| EA W162-X9LG | 2x16 | 5,5 | 85x36 | Gelb | |
| EA W162-XLG | 2x16 | 5,5 | 84x44 | Gelb | |
| EA W162-XBLG | 2x16 | 8,9 | 122x44 | Gelb | |
| EA W162-XBLW | Weiss | | |||
| EA W202-XLG | 2x20 | 5,5 | 116x37 | Gelb | |
| EA W204-XLG | 4x20 | 4,75 | 98x60 | Gelb | |
| Datenblatt oled.pdf | |||||
Englisch, Japanisch, Europäisch, Kyrillisch

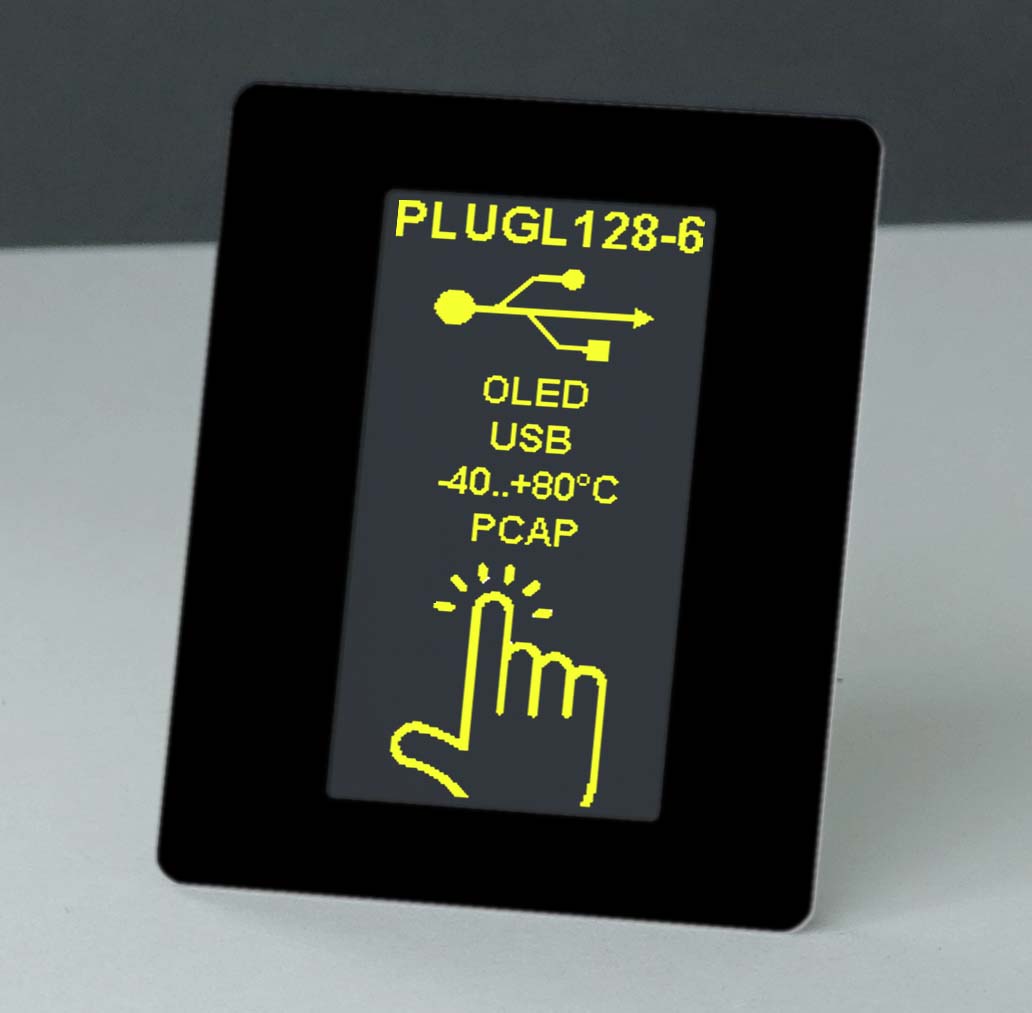

OLED mit USB, RS-232 und PCAP
Brandneu im Angebot sind unsere grafikfähigen OLED-Displays mit USB-Anschluss und integriertem Touchpanel. Sie können als vollwertige Bedieneinheit oder als reine Anzeige verwendet werden.
Neben weiteren seriellen Interfaces wie RS-232, SPI und I²C sind auch einige digitale und analoge Ein- wie Ausgänge onboard. Damit können auch einfache Steuerungen mit festgelegten Bildschirminhalten realisiert werden. Aktuell in 2 Größen verfügbar mit 2,9" mit 82x67x21mm und 1,7" mit 55x54x21mm.
EA PLUGL128-6GTC OLED mit Touch, ZIFF-Stecker
EA PLUGL128-6GTCZ OLED mit Touch, ZIFF-Stecker und Schraubklemmen und 26-pol. IDC Stecker für I/O's
EA PLUGS102-6GTC OLED mit Touch, ZIFF-Stecker
EA PLUGS102-6GTCZ OELD mit Touch, ZIFF-Stecker und Schraubklemmen und 26-pol. IDC Stecker für I/O's
Die Montage erfolgt denkbar einfach durch frontseitiges Einkleben in die Frontplatte - quer oder hochkant. Datenblatt.
