Touchpanel
und Zubehör

Touchpanel für Grafikddisplays.

Montagerahmen.

Testboards und Software.

Stecker und Kabel.

Das perfekt Zubehör für Displays.

Datenlogger für °C, %RH, V, A, CO mit USB und WLAN

Zubehör für LCD, TFT und OLED Module (Rahmen, Kabel und Stecker)

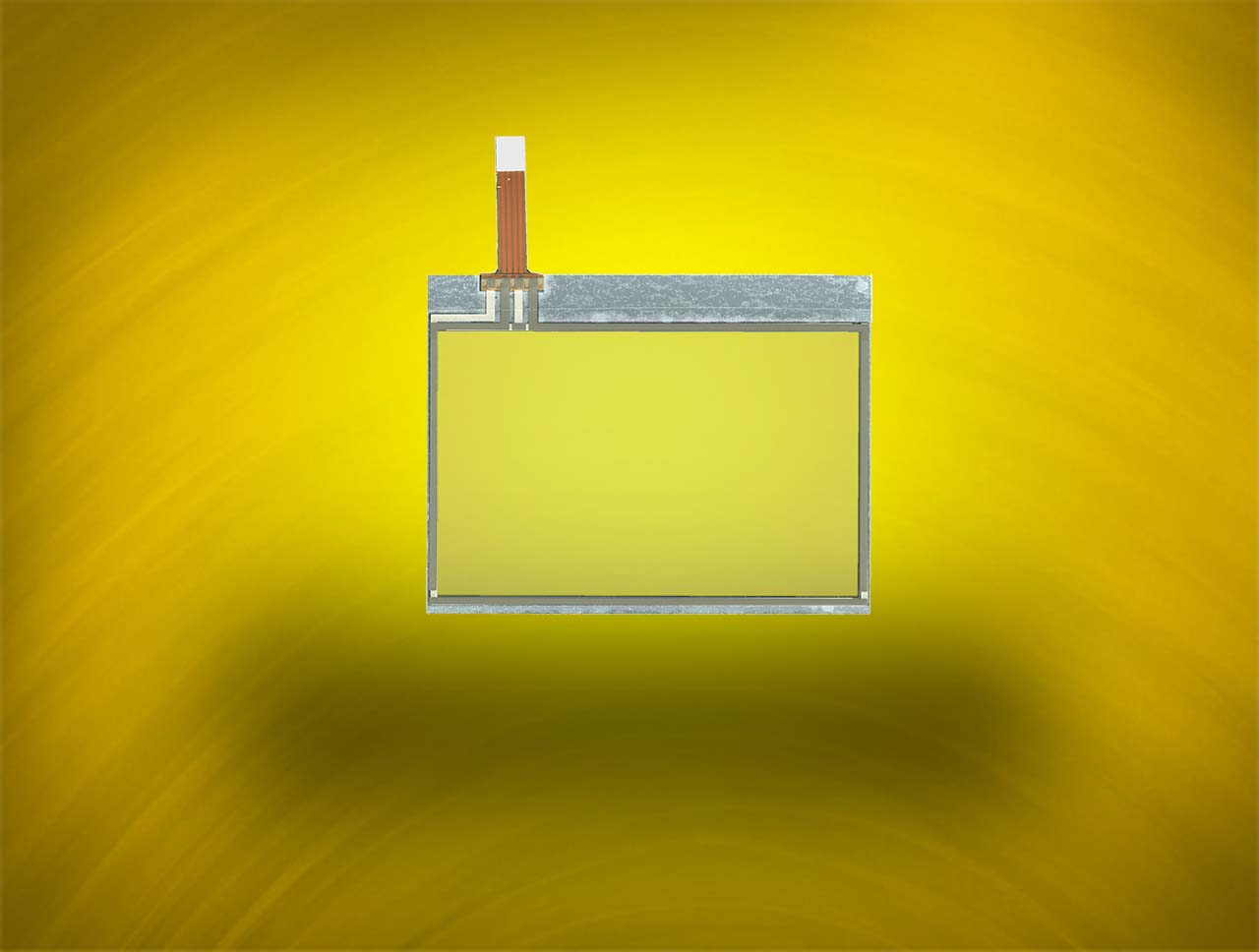

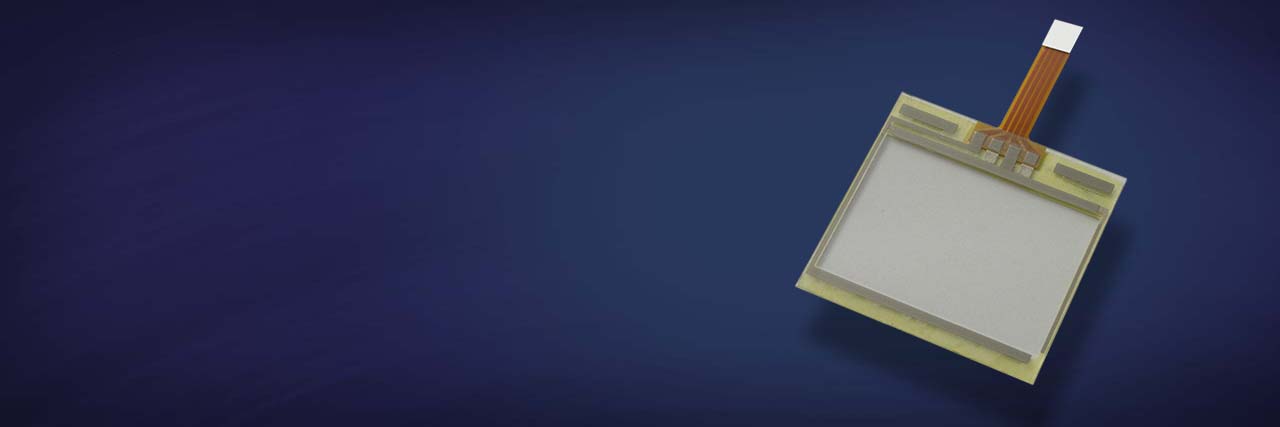

Touch Display resistiv und kapazitiv (PCAP)

Wir bieten für diverse Grafikdisplays von 102x32 bis zu 1280x800 Pixeln Touch Display Lösungen: entweder als Zubehör zum selbst Aufkleben oder als komplette Einheit inkl. Auswertung und seriellem Interface.

Resistive Touchpanel liefern eine analoge Spannung welche direkt proportional der Berühr-Position ist. Sie können hinter eine zusätzliche Folie platziert und sowohl mit einem Stift oder auch mit dem Finger bedient werden. Selbst dicke Handschuhe funktionieren einwandfrei.

Unsere kapazitiven Touch Display sind mit einem eigenen Kontroller ausgestattet, welcher die Berührdaten über ein I²C-Bus Interface liefert. Eine dünne Scheibe oder ein dünner Handschuh beeinträchtigen die Bedienung nicht.

Fragen Sie uns per E-Mail an!

Touchpanel resistive and capacitive (PCAP)

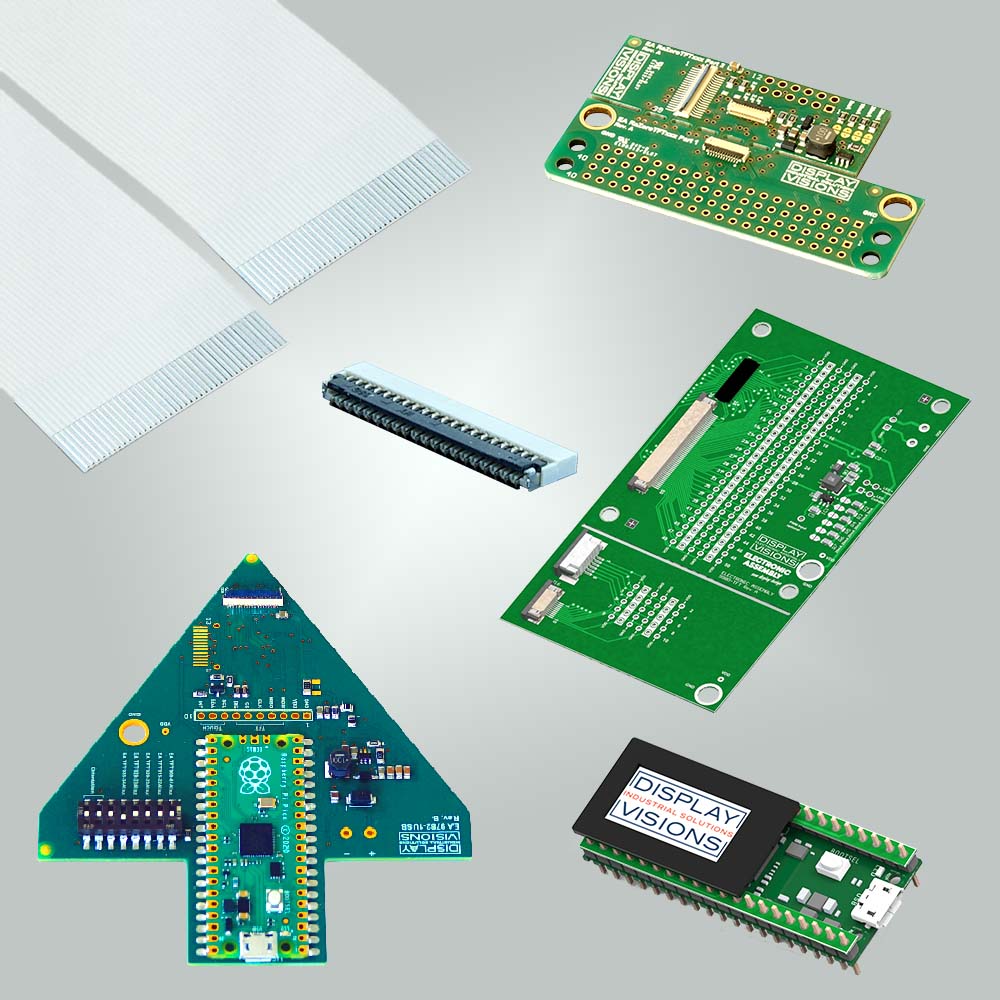

Zubehör für TFT und IPS Displays

EA 9980-TFT
Adapterboard für diverse TFT-Displays von 1,5" bis 10,1". Inkl. onboard LED-Treiber (max.95mA). Anschluss des Displays über ZIFF (0,5mm und 0,3mm Raster).Zus. Touchpanelanschluss Einfache Verdrahtung per 2,54mm Lötaugenleiste oder Stiftleiste.

EA 9782-1TFT
USB-Demoboard mit IPS-Display 0,96" (EA TFT009-18AINN). Zum Betrieb als Stand-alone und in Zusammenarbeit mit dem Windowstool "startTFT.exe". Einstellen der Helligkeit und der Drehrichtung 0°, 90°, 180° und 270°. Download von eigenen Bildern möglich.

EA RaPicoTFT009
0,9" TFT Display für Raspberry Pi Pico. Zum direkten Aufstecken. Mit Software Libraries in C für Texte und Bilder. IPS Technologie für Rundum-Blickwinkel.

EA RaZeroTFT
Adapterboard für Raspberry Pi Zero zum Anschluss kleiner TFT/IPS-Displays. Zum direkten Aufstecken und mit LED-Treiber. Für Displays EA TFT015-22, EA TFT020-23, EA TFT028-23, EA TFT035-34 in den Größen 1.5", 2.0", 2.8" und 3.5". Inklusive Unterstützung für Touchpanel. Display und Platine können separat montiert und über ein 127mm langes ZIFF-Kabel miteinander verbunden werden.

Flexkabel (FFC)

ZIFF Stecker

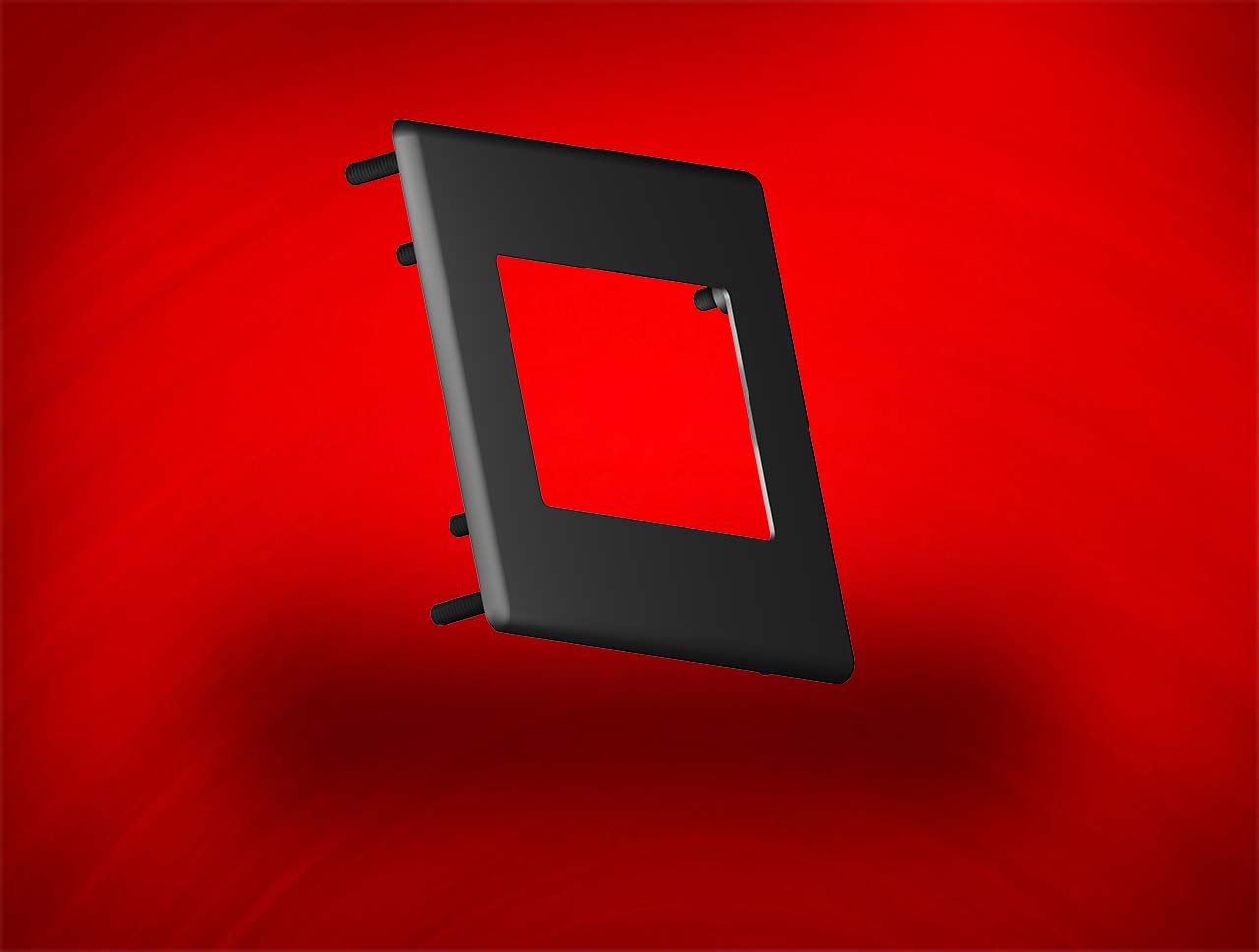

Abdeckrahmen aus Kunststoff

  • Serie EA 017-xxU
    Die Frontrahmen der Serie EA 017-xxU bestehen aus schwarzem ABS-Material nach UL 94 V0 (bis 100°C, selbstverlöschend, nicht brennbar) mit kratzfester, strukturierter Oberfläche. Sie enthalten eine Snap-In Vorrichtung für die Montage verschiedenster Scheiben mit einer Stärke von 1mm. Dadurch sind bei Bedarf die Scheiben leicht auswechselbar. Zu den genannten Frontrahmen kann wahlweise eine Frontscheibe geliefert werden (Acryl klar, Acryl entspiegelt oder teilweise mit Glas.
  • Serie EA 017-xx
    Die Frontrahmen der Serie EA 017-xx haben eine mattschwarz lackierte Oberfläche und enthalten eine rückseitige Hinterschneidung für die Klebemontage von Acrylscheiben mit einer Dicke von 1-2mm. Die genannten Frontrahmen können wahlweise mit oder ohne eingeklebter Acrylscheibe geliefert werden.
  • Serie EA 027-xxKE
    Die Frontrahmen der Serie EA 027-xxKE sind aus anthrazit farbigem ABS-Material gefertigt. Sie werden ausschließlich mit einer auswechselbaren entspiegelten Acrylscheibe geliefert. Die Verpackungseinheit beträgt hier 10 Stück.

    Ein komplettes Datenblatt mit allen Frontrahmen können Sie hier sofort als PDF Datei öffnen.
Frontrahmen für Dotmatrix / Grafik LCD
für
LCD
Sichtfenster
AxB
Außenmaß
CxD
Einbaumaß
ExF
z.B. für
LCD Modul
Bestellbezeichnungen
1x1663,5x12,879,5x25,069,7x19,2EA W161-DEA 017-1U-EA 027-1KE
2x1660,0x14,876,0x27,066,2x21,2EA P162-NEA 017-2U-EA 027-2KE
1x32131,5x13,0147,5x25,2137,7x19,4(EA 7321)-EA 017-3-
2x40153,0x14,8169,0x27,0159,2x21,2EA W402EA 017-4U-EA 027-4KE
2x32140,0x15,8156,0x28,0146,2x22,2EA 7322-B-EA 017-5-
1x1698,5x12,8114,5x25,0104,7x19,2EA P161-EEA 017-6U--
2x2081,5x17,297,5x29,487,7x23,6EA P202-BEA 017-7U-EA 027-7KE
4x1660,8x24,276,8x36,467,0x30,6EA P164EA 017-8U-EA 027-8KE
4x2075,0x24,291,0x36,481,2x30,6EA P204-NEA 017-9U-EA 027-9KE
240x64131,0x38,0147,0x50,2137,2x44,4EA P240-6K2EA 017-10U--
1x40243,0x18,0259,0x30,2249,2x24,4EA 8401-B-EA 017-11-
2x1697,4x22,4113,4x34,6103,6x28,8EA P162-BEA 017-12U-EA 027-12KE
4x40145,0x28,0161,0x40,2151,2x34,4EA P404-NEA 017-13U-EA 027-13KE
2x2492,0x14,8108,0x27,098,4x21,2EA P242-NEA 017-14U--
128x12868,0x68,084,0x80,274,2x74,4EA VK-2128EA 017-15U--
160x8075,0x39,091,0x51,281,2x45,4EA VK-5081EA 017-16U--
128x6458,0x32,574,0x44,764,2x38,9EA VK-2064EA 017-17U--
160x12899,5x80,5115,5x92,7105,7x86,9EA 7160-7KEA 017-18U--
1x20121,0x12,0137,0x24,2127,2x18,4EA 8201-B-EA 017-23-
2x20121,0x22,0137,0x34,2127,2x28,4EA P202-B2-EA 017-24-
4x20121,0x41,5137,0x53,7127,2x47,9EA P204-B-EA 017-25-
1x20145,0x17,5161,0x29,7151,2x23,9EA P201-G-EA 017-26-
2x20145,0x33,8161,0x46,0151,2x40,2EA 8202-C-EA 017-27-

Einbaublenden

Für unsere Bedienpanels der Serie EA KITxxx und EA eDIPxxx bieten wir Einbaublenden aus eloxiertem Aluminium an. Diese bieten ein professionelles Finish und erledigen automatisch die Montage des kompletten Displays.

Verfügbar für folgende Auflösungen:

- 128x64
- 160x104
- 160x128
- 240x64
- 240x128
- 320x240
- 800x480

Fragen Sie uns per E-Mail an!

Mounting bezel

RS-232 Interface

Viele Dotmatrix- und Grafik-LCDs besitzen lediglich eine Anschlußmöglichkeit an einen 8-Bit Datenbus. Sollen die Daten seriell übertragen werden (fehlende Ports, größere Entfernung), so empfiehlt sich der Einsatz eines RS-232 Interfaces. Dieses Interface übernimmt dann zugleich die komplette Initialisierung und Zeilenverwaltung bei Textdisplays. Auch bei Grafikdisplays erleichtert der Einsatz eines Interfaces den Programmieraufwand erheblich.


  • RS-232 Interface für Dotmatrixdisplays
    Das Board EA 9707-V24S eignet sich für alle Dotmatrix LCDs mit HD 44780 (1x8 bis 4x40 Zeichen). Die Abmessungen betragen lediglich 80x32x14mm. Der RS-232 Anschluß besteht aus einem 10-pol. Wannenstecker, für den Displayanschluß stehen 3 verschiedene 1- und 2-reihige Lötaugenleisten zur Verfügung. Die Baudrate ist auf 300, 1200, 2400 und 9600 Baud einstellbar. On board befindet sich ein Kontrastpoti. Die versorgungsspannung beträgt +5V oder optional +9..35V. Das komplette Datenblatt im PDF Format können Sie hier sofort laden. Als Optionen sind eine RS-422 Schnittstelle ebenso lieferbar wie ein eingebauter Festtextspeicher für 64 Seiten und mit 6 digitalen Eingängen.

  • RS-232 Interface für Grafikdisplays
    Für nahezu jedes Grafik LCD aus unserem Programm können wir ein passendes RS-232 Interface liefern. Einige Displays bieten wir auch als komplett aufgebaute Grafikeinheiten an. Die verschiedenen Displays haben Auflösungen zwischen 120x32 Pixel bis zu 640x480 Pixel. Jedes Interface hat bereit diverse Schriften und Grafikfunktionen eingebaut, welche die doch recht aufwendige Grafikprogrammierung wesentlich vereinfachen.

Software / Testboards

Ein Simulator für die EA DOG Text und Grafik Serie. Klein und kompakt ohne Installation lassen sich alle Displays samt Beleuchtung am eigenen Monitor simulieren. Beleuchtung an- und ausschalten, eigene Texte und Bilder darstellen. Alles kostenfrei und nicht nur im Vorfeld der Entwicklung äußerst hilfreich. Weitere Tools finden Sie auf unserer Seite Treiber und Tools. Test- und Evaluationboards erhalten Sie in unserem Webshop.
