Mit EA DEMOPACK schnell und einfach starten
Display plus Demoplatine.
Hochwertige Farbdisplays schnell in Betrieb nehmen. Ideal für Messwerte und als Statusanzeige. EA DEMOPACK beinhaltet ein kleines TFT-Display mit 2,8" und Touchpanel (PCAP).
Dazu ein Applikationsboard mit unterschiedlichen Funktionen. Brillante Farben dank IPS-Technik und optisch gebondetem Touch. Verfeinert mit einer extrem hellen Beleuchtung mit bis zu 1000 cd/m².
Blickwinkel über 170° in beiden Richtungen vertikal und horizontal. Trotz kompakter Bauform sind Eingaben durch leichte Berührungen auf der Oberfläche möglich. Die Oberfläche selbst besteht aus kratzfstem Glas und ist leicht zu reinigen.
Auspacken und los geht's!
Über das USB-Kabel wird das Display direkt an den PC oder ein USB-Netzteil angeschlossen. Zusammen mit dem kleinen Applikations-Board ist es sofort lauffähig.

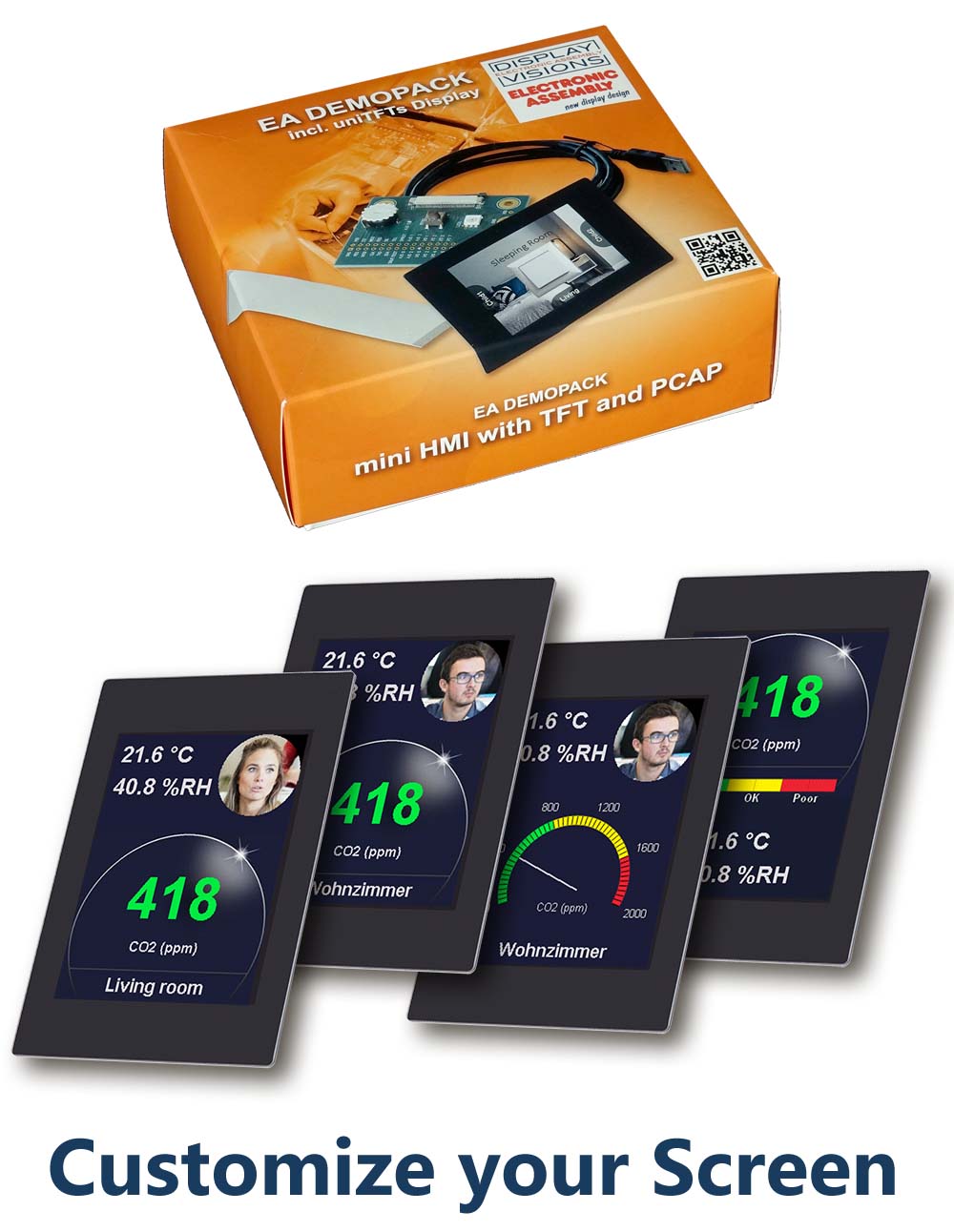

Bilder und Texte ändern
Dabei hilft das WYSIWYG-Tool "uniTFTDesigner". Installieren und Video ansehen:
Zum Einbau einfach die Schutzfolie des doppelseitigen Klebers abziehen und von vorne einkleben. Fertig.
Mehr Details zum Display und diesem DEMOPACK finden Sie im Datenblatt.
Lieferumfang
Alle DEMOPACKs enthalten ein 2,8" Display mit PCAP und je nach Bestellbezeichnung ein individuelles Demoboard.
 |  |
| 2,8" Display mit Touchpanel, IPS 1000cd/m²
| Demoplatine für verschiedenste Funktionen
|
 |  |
| Mit Kabel, Stecker und sonstigem Zubehör, Ready-to-Run | WYSIWYG Editor zum Erstellen der Bildschirmseiten und Funktionen |
Alle Demopacks im Überblick
| Artikelnummer | Funktion | Display | Altium | Shop |
| EA DEMOPACK-CLIMA | CO2-, Temperatur- und Feuchtemessung über I²C. Mit RTC | 2,8" | zip |  |
| EA DEMOPACK-RGBANA | Voltmeter und LED-Treiber mit SPI-Ansteuerung | 2,8" | zip | |
| EA DEMOPACK-CONNI
| Alle Interface mit zus. Pegelwandlern für
| 2,8"
| zip | |
| EA DEMOPACK-RELAY
| Relais mit Strommessung und digitale Eingänge bis zu 30V, Versorgung 5~30V
| 2,8"
| zip | |
| EA DEMOPACK-WIFIBT | WiFi/WLAN und Bluetooth Interface, Versorgung 5~30V | 2,8" | zip | |

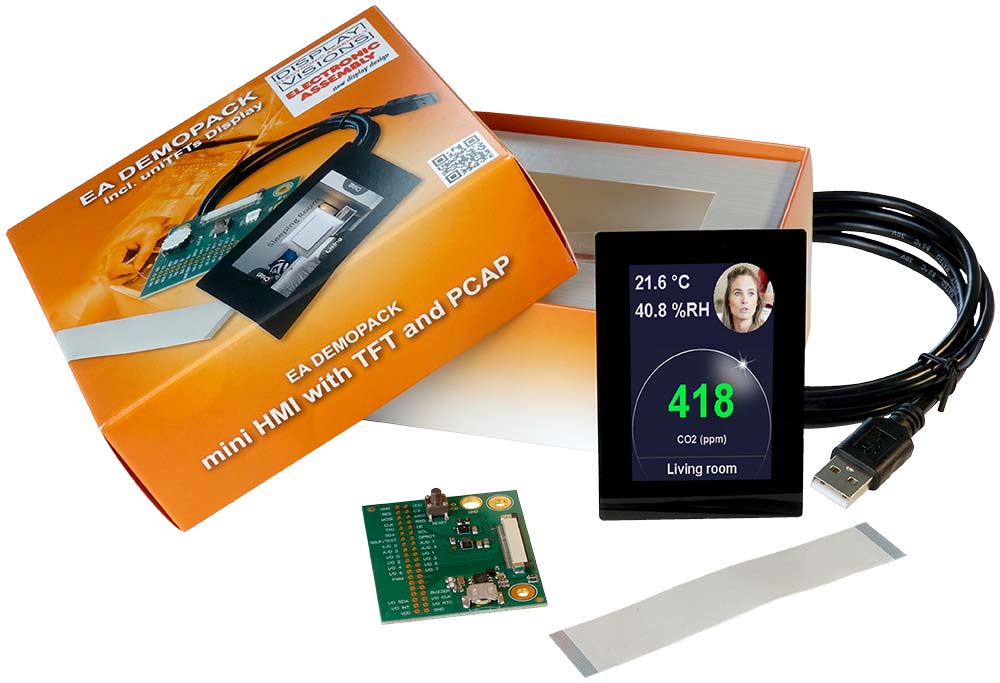

Luftqualität messen: CO2 (ppm), Temperatur (°C) und Feuchte (%RH)
- CO2-Messung über I²C
- Temperaturmessung über I²C
- Feuchtemessung über I²C
- RTC (Uhrzeit) über I²C
- Reset Taster
- Messpunkte für GND und VDD
- Display EA uniTFTs028-ATC in 2.8" mit PCAP
- inkl. USB-Kabel
EA DEMOPACK-CLIMA
|  |
| Datenblatt | Kaufen |

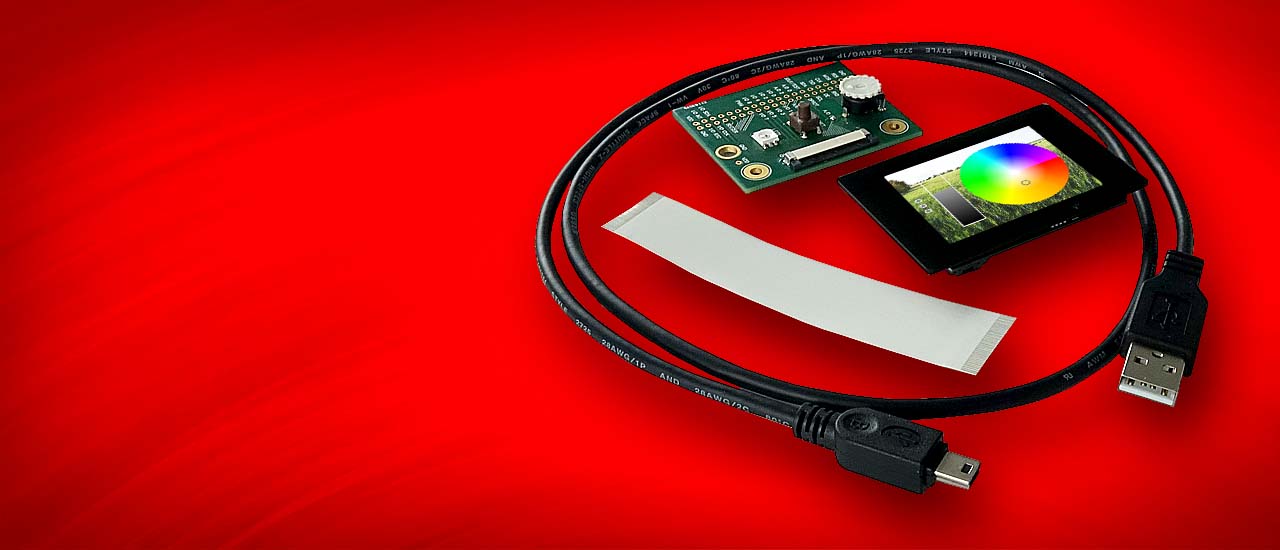

Spannungsmessung und RGB-LED (SPI Master)
- Analogeingang mit Poti misst die Versorgungsspannung
- RGB-LED ist über das Touchpanel in Farbe und Helligkeit einstellbar
- Reset Taster
- Messpunkte für GND und VDD
- Display EA uniTFTs028-ATC in 2.8" mit PCAP
- inkl. USB-Kabel
EA DEMOPACK-RGBANA
| |
| Datenblatt | Kaufen |

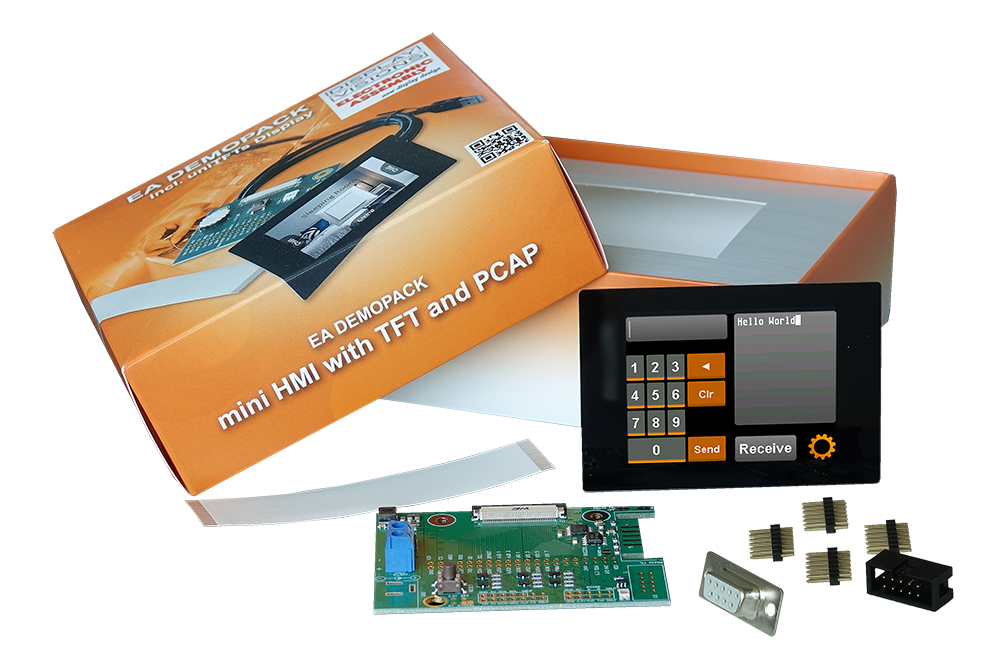

SPI & I²C 3,3V und 5V, RS232 ±12V, RS485, USB, Vin 5~30V
- SPI und I²C Interface für 3,3V und 5V
- RS-232 Interface CMOS und ±12V
- RS-485 Interface
- USB
- Versorgungsspannung 5V~30V oder USB
- Reset Taster
- Messpunkte für GND und VDD
- Display EA uniTFTs028-ATC in 2.8" mit PCAP
- inkl. USB-Kabel
EA DEMOPACK-CONNI
| |
| Datenblatt | Kaufen |

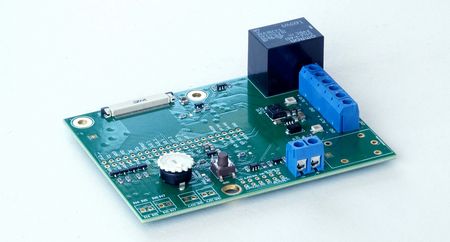

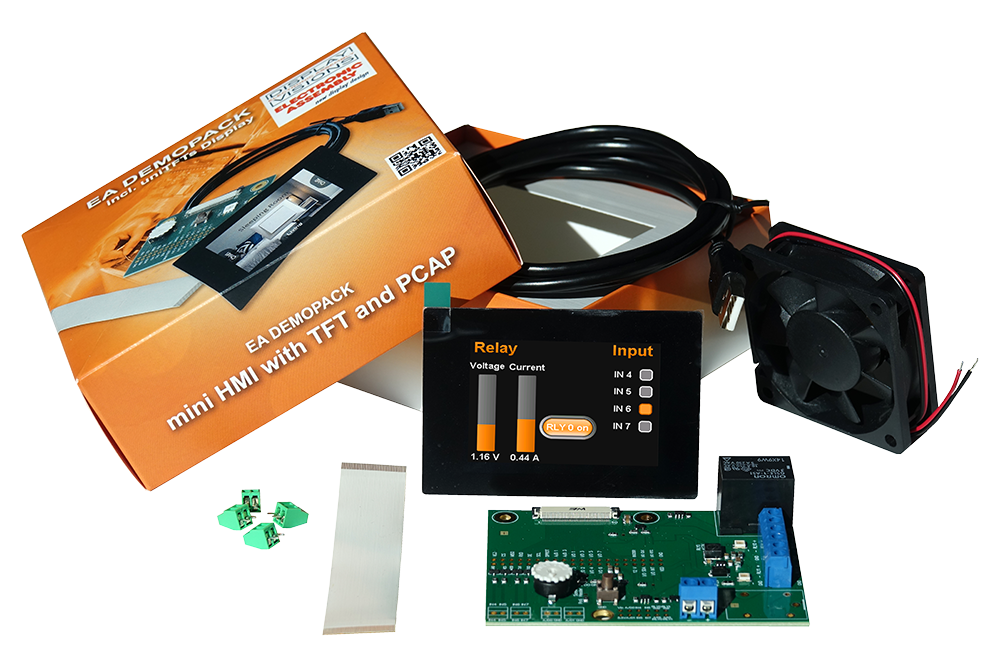

Relais schalten und Strom messen, digitale und analoge Eingänge
- Relais schaltet 5A
- geschalteten Strom messen
- Spannung messen
- digitale Eingänge bis 30V
- Stromversorgung 5~30V
- Reset Taster
- Messpunkte für GND und VDD
- Display EA uniTFTs028-ATC in 2.8" mit PCAP
- inkl. USB-Kabel und ein Lüfter zum Testen
EA DEMOPACK-RELAY
| |
| Datenblatt | Kaufen |

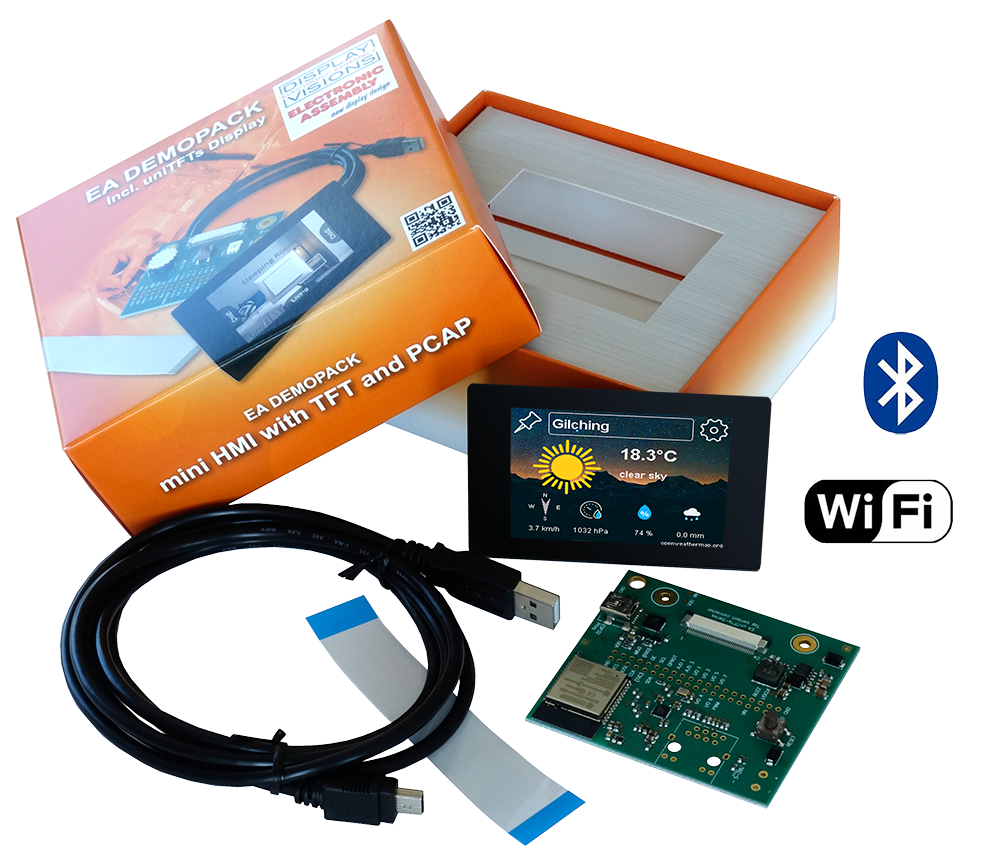

WiFi und Bluetooth
- WiFi / WLAN Interface
- Bluetooth Interface
- Reset Taster
- Messpunkte für GND und VDD
- Display EA uniTFTs028-ATC in 2.8" mit PCAP
- inkl. USB-Kabel
EA DEMOPACK-WIFIBT
| |
| Datenblatt | Kaufen |
