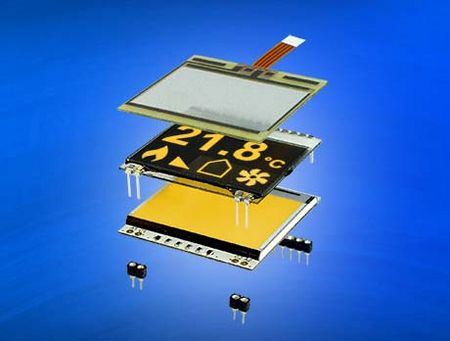

Displays nach Ihren Bedürfnissen
1. Wählen Sie ein Display aus 13 verschiedenen Größen aus (Text und Grafik).
2. Kombinieren Sie es mit verschiedenen Beleuchtungsfarben
3. Fügen Sie bei Bedarf ein Touchpanel hinzu
- Grafik 1,7" bis 3,9"
- Text 1x8 bis 4x20 Zeichen
- Beleuchtungen in weiß, gelb/grün, blau, amber, RGB
- SPI Interface
- I²C-Bus Interface
- 3,3V
- lowpower ab 150µA
- mit Pins für die Montage
Alle Farbvarianten ab 1 Stück

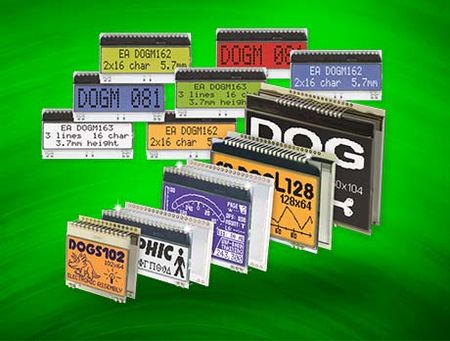

Zur Zeit sind 13 verschiedene Displaygrößen lieferbar, alle jeweils in STN transmissiv und reflektiv, STN blau, FSTN positiv und negativ:
Text Displays
- 1x8 Zeichen mit 11.97 mm Schriftgröße (EA DOGM081-A)
- 2x16 Zeichen mit 5.57 mm Schriftgröße (EA DOGM162-A)
- 3x16 Zeichen mit 3.65 mm Schriftgröße (EA DOGM163-A)
- 4x16 Zeichen mit 3.2 mm bzw. 2x16 / 6 mm (EA DOGS164)
- 4x20 Zeichen mit 4.8 mm Schriftgröße (EA DOGM204-A)
- 4x10 Zeichen mit 2.6 mm bzw. 2x10 / 4.5 mm (EA DOGS104)
Grafik Displays
- 102x64 in 1,7" (EA DOGS102-6)
- 132x32 in 2,1" (EA DOGM132-5)
- 128x64 in 2,3" (EA DOGM128-6)
- 128x64 in 2,8" (EA DOGL128-6)
- 160x104 in 3,3" (EA DOGXL160-7)
- 240x64 in 3,6" (EA DOGM240-6)
- 240x128 in 3,9" (EA DOGXL240-7)
| Bestellbezeichnung | Version | typ. | Datenblatt Display | Kontroller | Hinweis | Shop |
| EA DOGM081-A | Text 1x8 | 250µA | Textdisplay | ST7036 |  | |
| EA DOGM162-A | Text 2x16 | | ||||
| EA DOGM163-A | Text 3x16 | | ||||
| EA DOGS104-A | Text 4x10/2x10 | 440µA | DOGS104-A | SSD1803A | auch I²C | |
| EA DOGS164-A | Text 4x16/2x16 | 440µA | DOGS164-A | auch I²C |
| |
| EA DOGM204-A | Text 4x20 | 250µA | DOGM204-A | auch I²C | | |
| EA DOGS102-6 | 102x64 - 1,7" | 250µA | DOGS102-6 | UC1701 | | |
| EA DOGM132-5 | 132x32 - 2,1" | 140µA | DOGM132-5 | ST7565 | | |
| EA DOGM128-6 | 128x64 - 2,3" | 270µA | DOGM128-6 | ST7565 | | |
| EA DOGM240-6 | 240x64 - 3,6" | 500µA | DOGM240-6 | UC1611s | auch I²C | |
| EA DOGL128-6 | 128x64 - 2,8" | 320µA | DOGL128-6 | ST7565 | | |
| EA DOGXL160-7 | 160x104 - 3,3" | 700µA | DOGXL160-7 | UC1610 | auch I²C | |
| EA DOGXL240-7 | 240x128 - 3,9" | 900µA | DOGXL240-7 | UC1611s | auch I²C | |

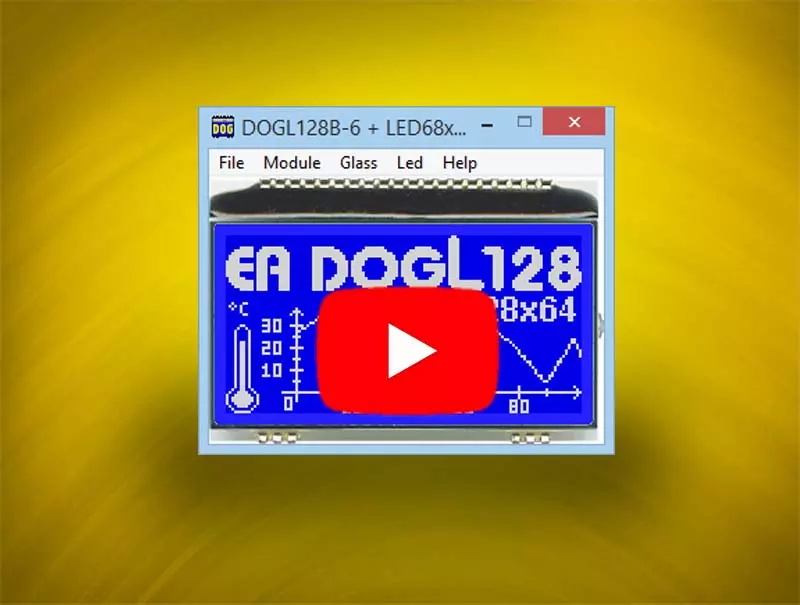

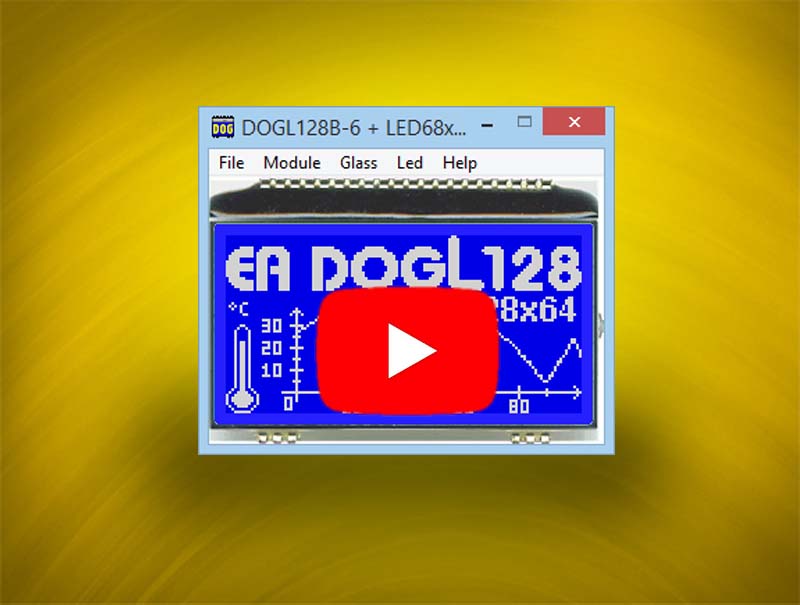

Simulation unter Windows
Als Orientierungshilfe in der Vielzahl der verschiedenen Displays und Farben erleichtert Ihnen der DOG-Simulator die Auswahl:
Alle Displays (Text und Grafik) sowie alle Beleuchtungsoptionen können am Bildschirm simuliert werden
Testboard für alle DOG Displays
Auf dem Testboard EA 9780-4USB können dann später alle Module mit und ohne Beleuchtung eingesteckt werden. Die Displays zeigen sofort den Text / die Bilder vom Simulator - ohne zusätzlichem Entwicklungsaufwand.
Zusätzlich kann die Beleuchtung geschaltet werden.
Dies ermöglicht auf einfachste Weise einen realistischen Testbetrieb; ohne Softwareaufwand und ohne Adaptierhardware.
Sofort und kinderleicht. Das ist einzigartig am Markt.
Arduino meets DOG
So einfach kann die Ansteuerung eines Displays sein. Arduino macht es uns vor.
Für einige Displays aus der EA DOG-Serie bieten wir deshalb Unterstützung bei der Inbetriebnahme mit einem Arduino Board an. Darin enthalten sind Sketches, Libraries, Dokumentation, EAGLE *.brd und *.sch Files.
In unserem Lieferprogramm halten wir auch Leerplatinen vor.
Hier finden Sie eine Tabelle als Übersicht.
Zeichensätze und Fonteditor
Unter der Bestellbezeichnung EA USBSTICK-FONT sind eine Reihe Zeichensätze lieferbar, welche für die Grafik-Displays der EA DOG-Serie optimiert wurden. Diese Zeichensätze sind beliebig editier- und erweiterbar.
Ein komfortabler Fonteditor ermöglicht zusätzlich Zeichensätze aus den Windows Schriften zu generieren. Mühelos erstellen Sie auch kyrillische, griechische oder arabische Zeichensätze.
Der integrierte Font-Simulator zeigt sofort die endgültige Größe und das Design an. Die Export-Funktion erstellt Quelltexte für C- und Basic-Compiler.
Zusammen mit der Testplatine EA 9780-2USB wird ein beliebiger Text live auf dem aufgesteckten Display angezeigt.
Auch eine Konvertiersoftware für Bilder im *.bmp Format wird mitgeliefert.

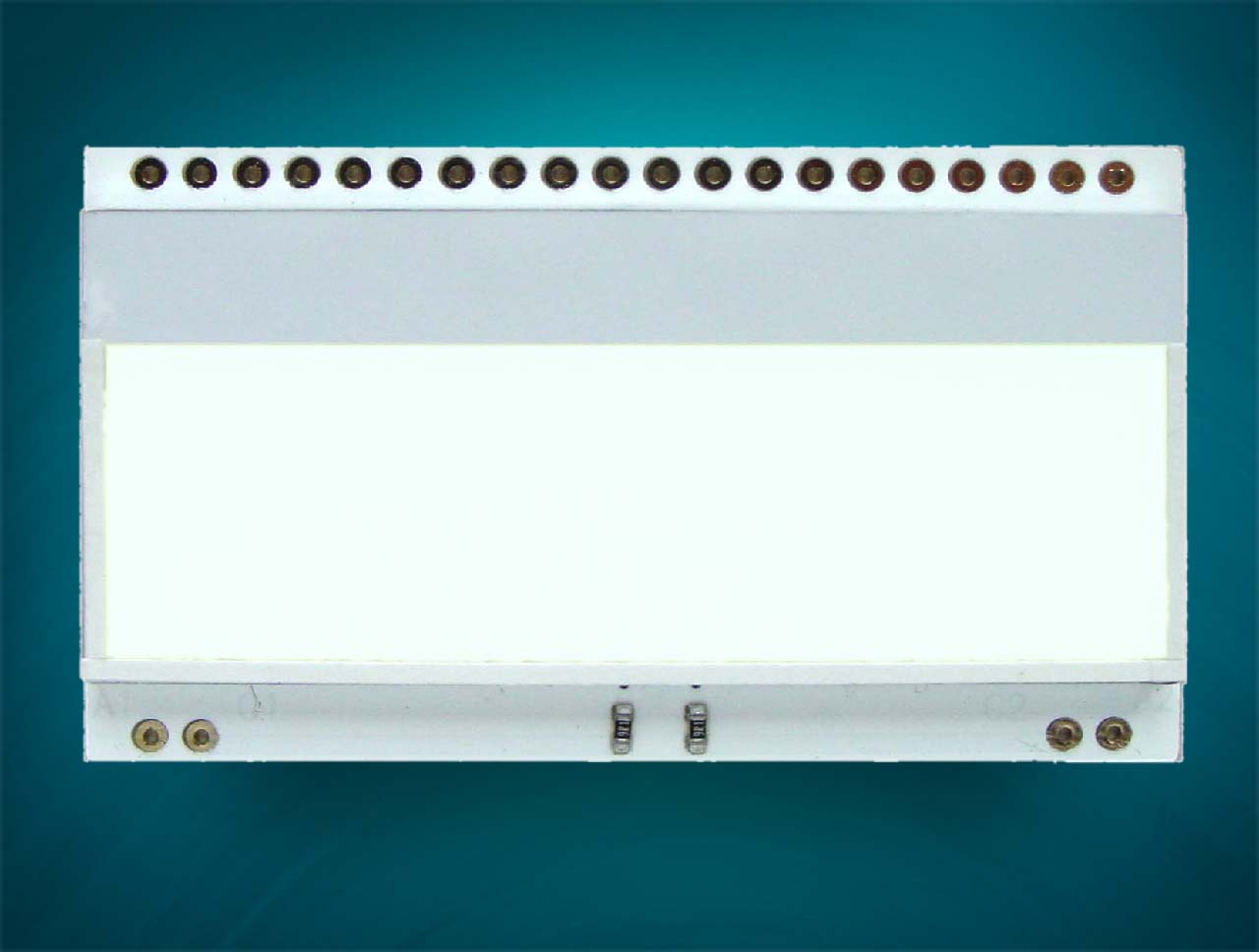

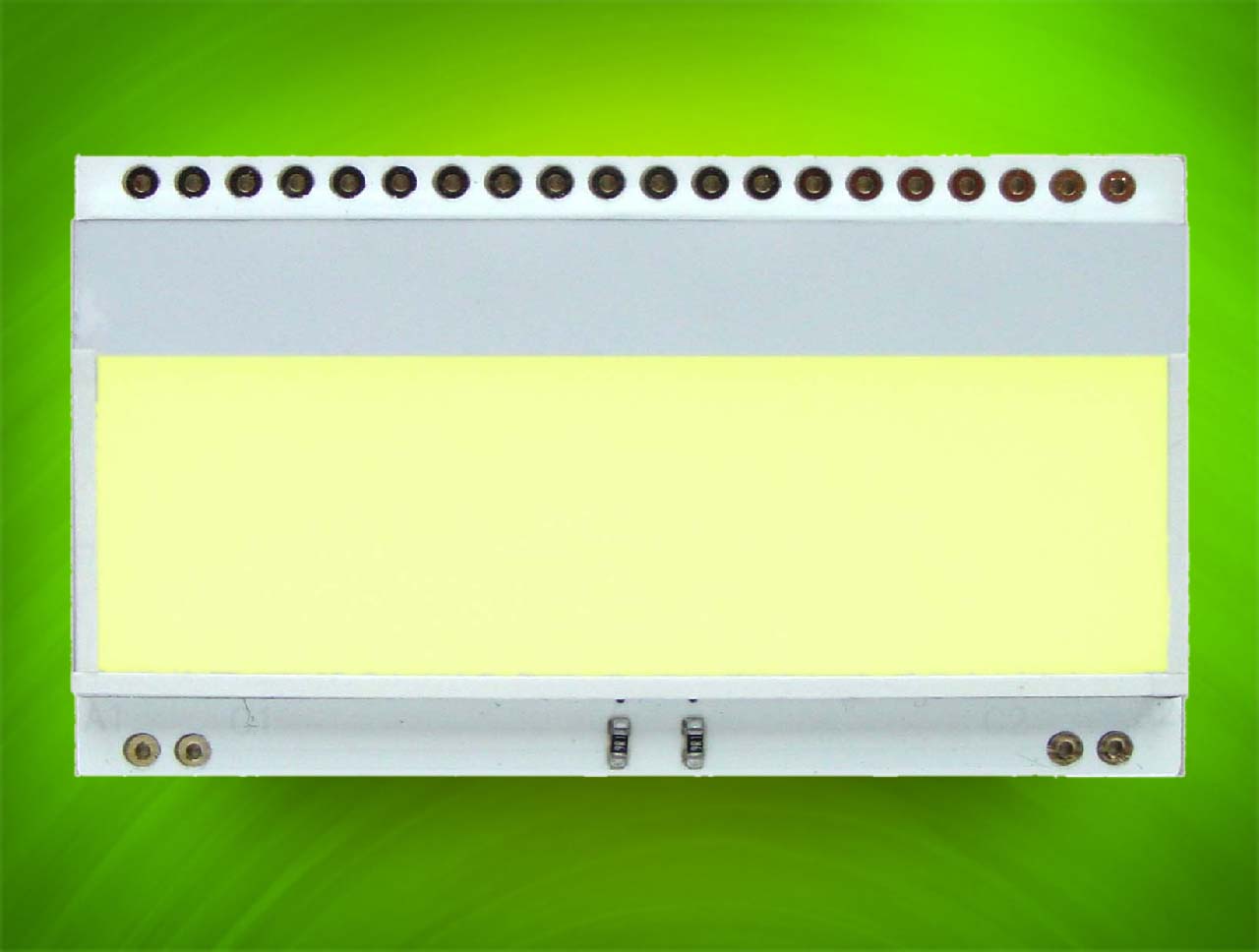

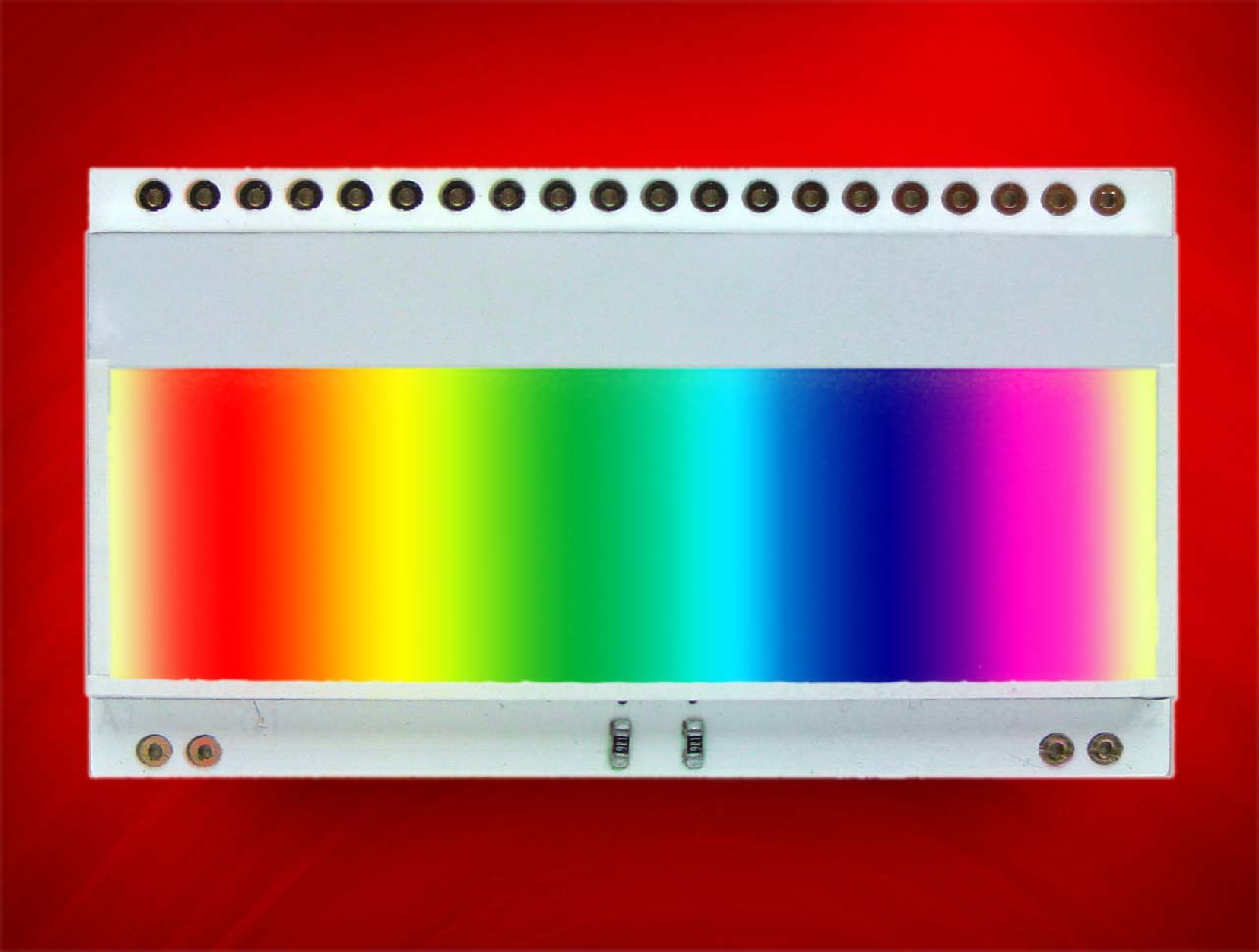

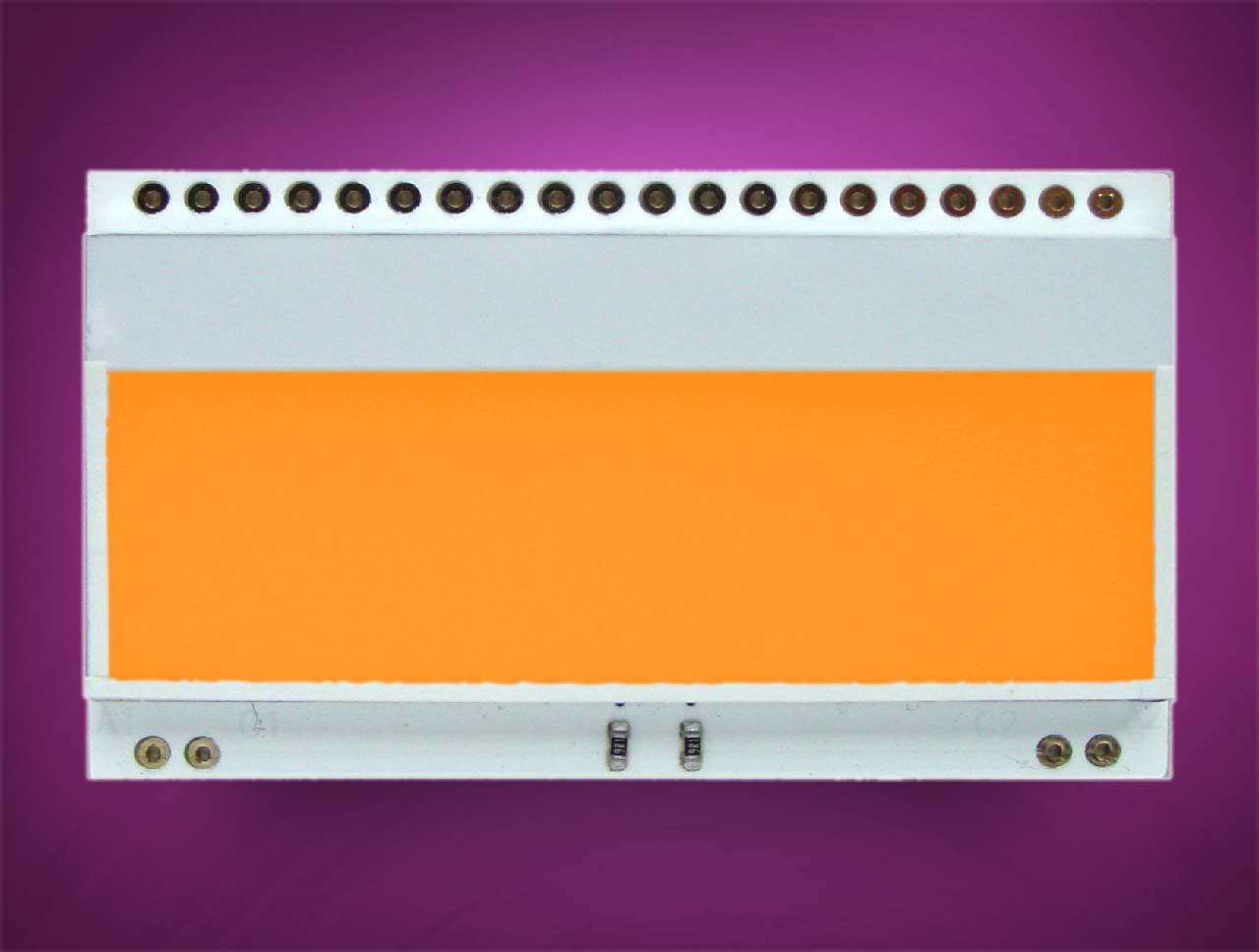

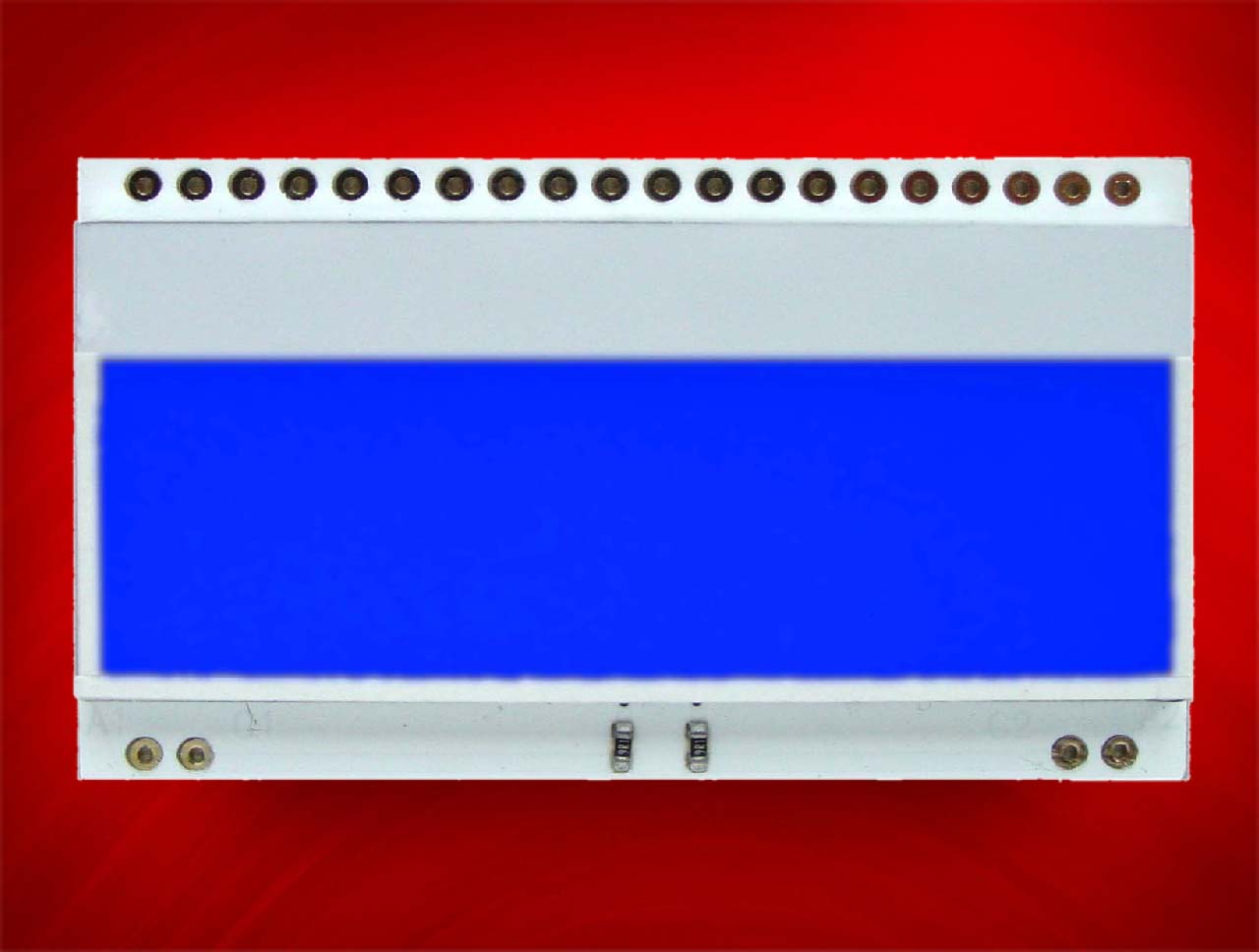

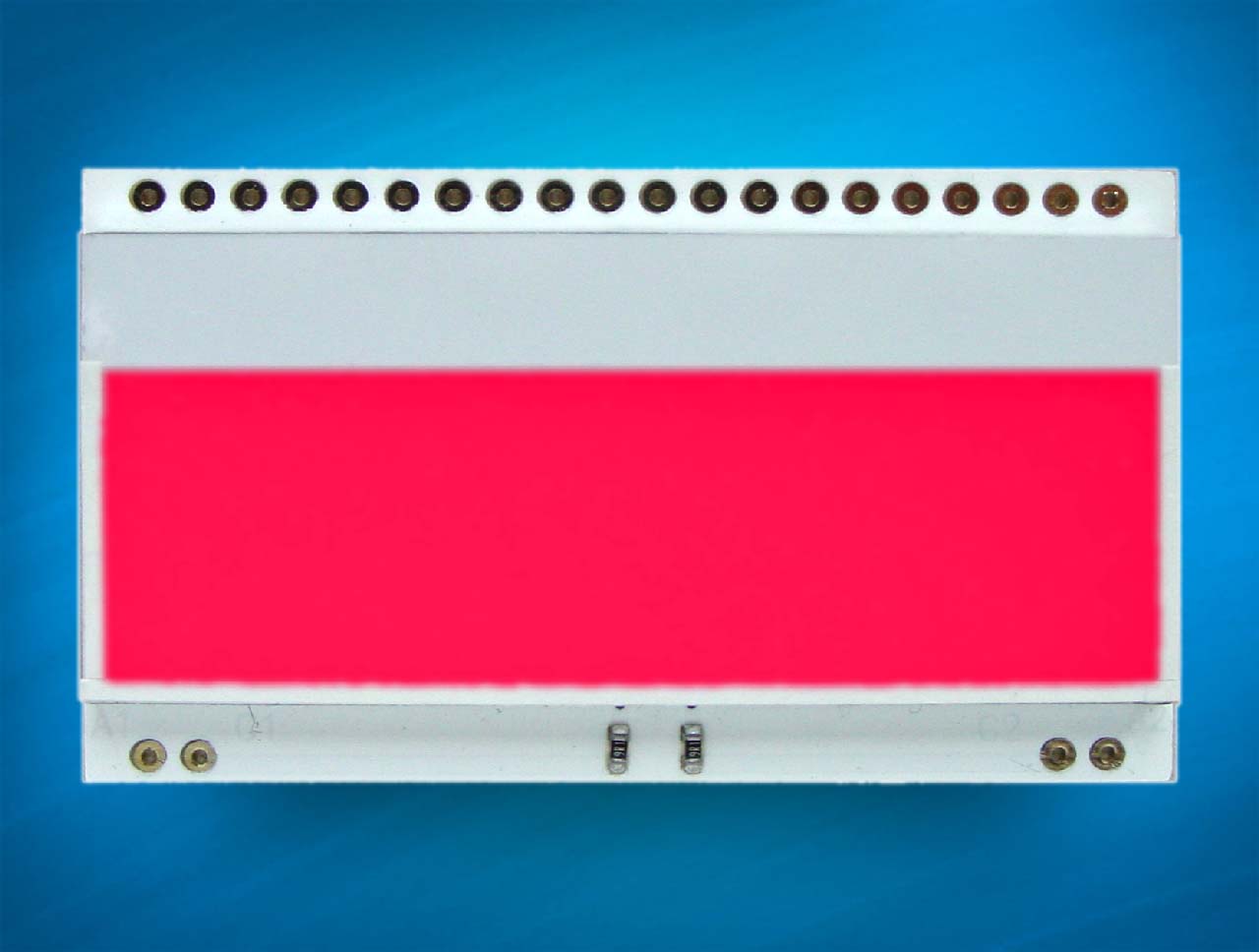

Beleuchtung
Als Hintergrundbeleuchtung stehen bis zu 7 verschiedene Farben zur Verfügung!
Durch einfaches Aufeinanderstecken von Display und Beleuchtung sind so bis zu 23 verschiedene Kombinationen denkbar.
