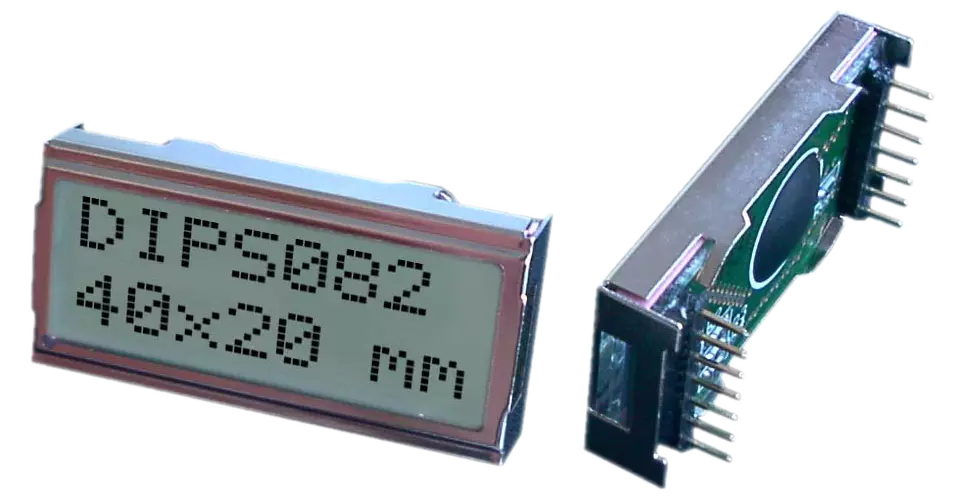

40 x 20 mm
1x8 und 2x8
Zeichen
Robuste Text- und Grafiksdisplays für die Industrie, langlebig
Schnelle und einfache Montage
Diese Displays werden einfach in die Platine gesteckt und dort verlötet. Man beötigt keine Schrauben, Distanzhülsen oder Kabel; die Einsparung ist sofort sichtbar, vor allem in der Kontruktion. Auch in der Fertigung wird an jedem Modul Zeit gespart. Alternativ werden die Displays gesockelt eingesetzt.
Prospekt als PDF (411 kB)
Kompatibel
Alle Displays werden mit marktüblichen Kontrollern geliefert, das heißt die bereits vorhandene Hard- und Software kann unverändert weiterverwendet werden.
Modernste Displaytechnik
Es werden ausschließlich hochwertigste Materialien verwendet. Dadurch erreichen diese Displays beste Ablesbarkeit und höchsten Kontrast. Die Konstruktion und Verarbeitung dieser Displayserie garantiert geringste Ausfallraten - auch unter extremen Bedingungen.
Technik
Betriebstemperatur -20..+70°C ist für uns Standard, schnelle Ansprechzeiten auch bei -20°C sind ebenso selbstverständlich. Auch eine automatische Temperaturkompensation ist meist bereits integriert. Ein 5V-single-supply Betrieb ist dank integrierten Spannungsdopplern überall möglich (Ausnahme: EA DIP122).
Alle DIP-Module auf einen Blick
| Character | Schriftgröße | Abmessungen | Bestellbezeichnung | Hinweis | Kontroller | Datenblatt | Shop |
|---|---|---|---|---|---|---|---|
| Grafik | 122x32 | 68x27mm | EA DIP122-5HNLED | gelb/grün | AX6120 | DIP122-5 | |
| 75x27mm | EA DIP122J-5NLA | amber | |||||
| EA DIP122B-5NLW | blau-weiss | ||||||

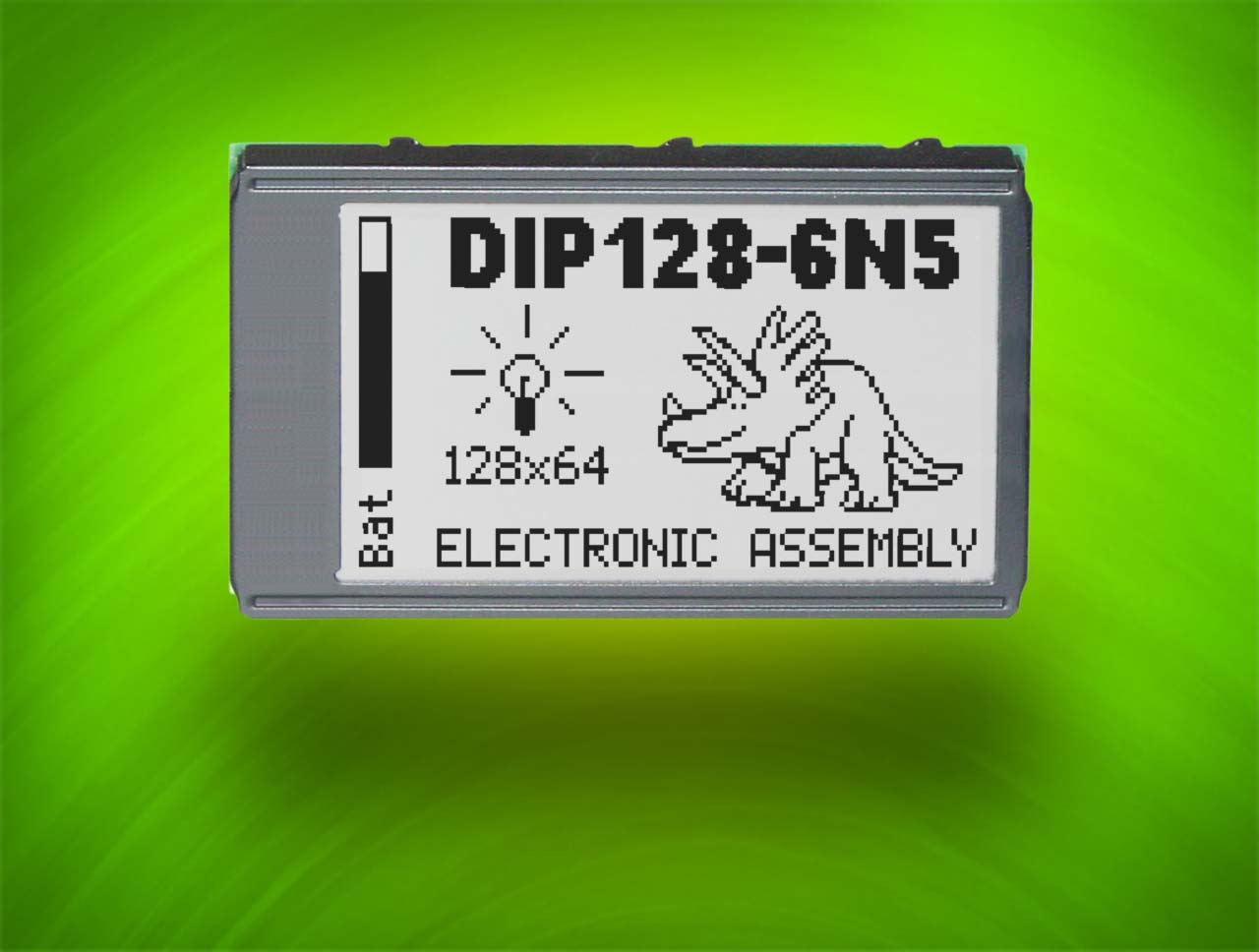

| 128x64 | 75x46mm | EA DIP128J-6N5LW | schwarz-weiß | PT6608 | DIP128-6 | ||
| EA DIP128J-6N5LA | amber | ||||||
| EA DIP128-6N5LW | blau-weiß | ||||||
| 180x32 | 102x27mm | EA DIP180B-5NLW | blau-weiss | AX6120 | DIP180-5 | ||
| 240x128 | 113x70mm | EA DIP240J-7KLW | schwarz-weiß | T6963 | DIP240-7 | ||
| EA DIP240B-7KLW | blau-weiß | ||||||
| 1x8 | 7,15 mm | 40x20mm | EA 8081-A3N | grau | ST7066 | 8081-A3N | |
| 11,48 mm | 68x27mm | EA DIP081-CHNLED | gelb/grün | ST7066 | DIP081-C | ||

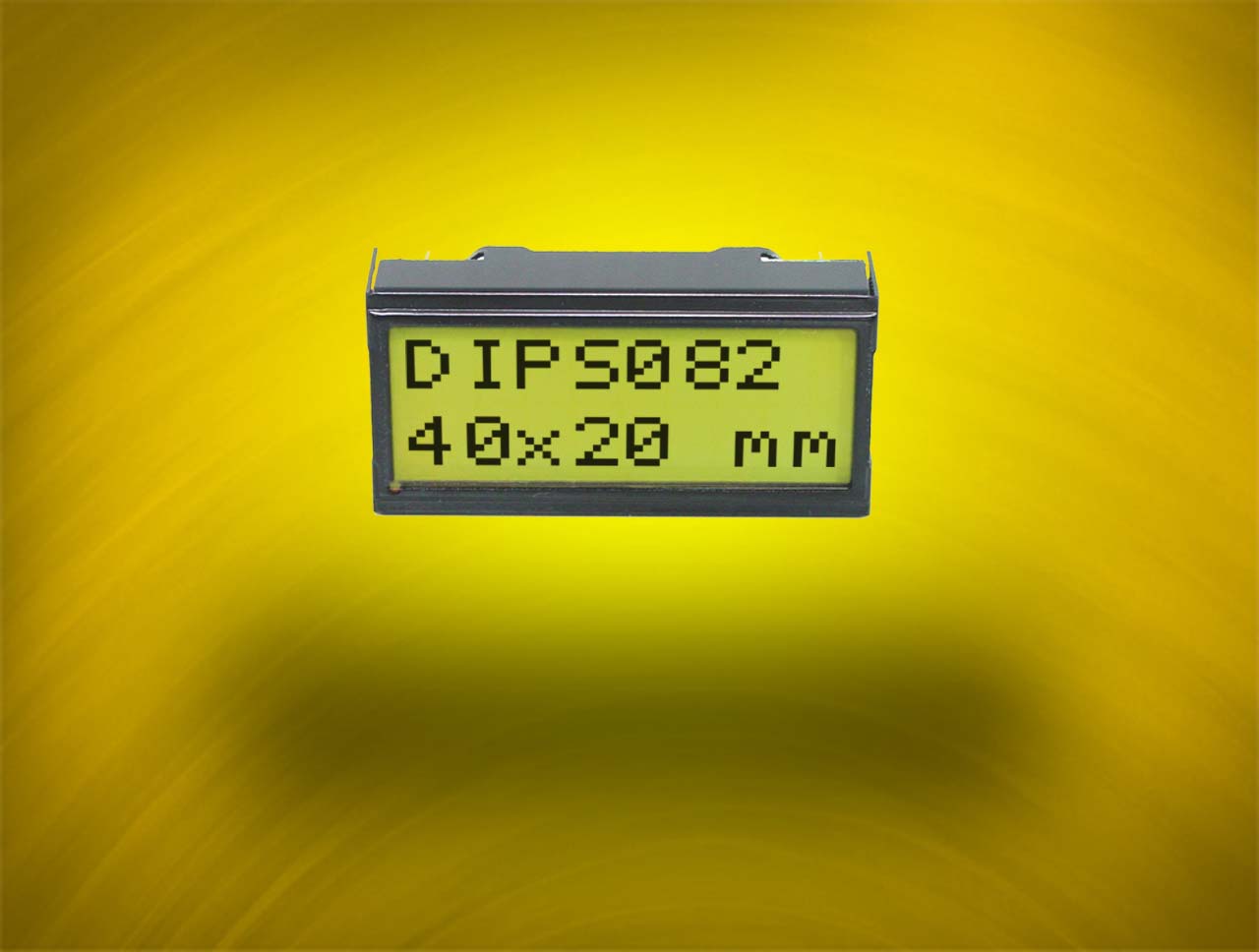

| 2x8 | 5,01 mm | 40x20mm | EA DIPS082-HN | gelb/grün | ST7066 | DIPS082. | |
| EA DIPS082-HNLED | gelb/grün | ||||||

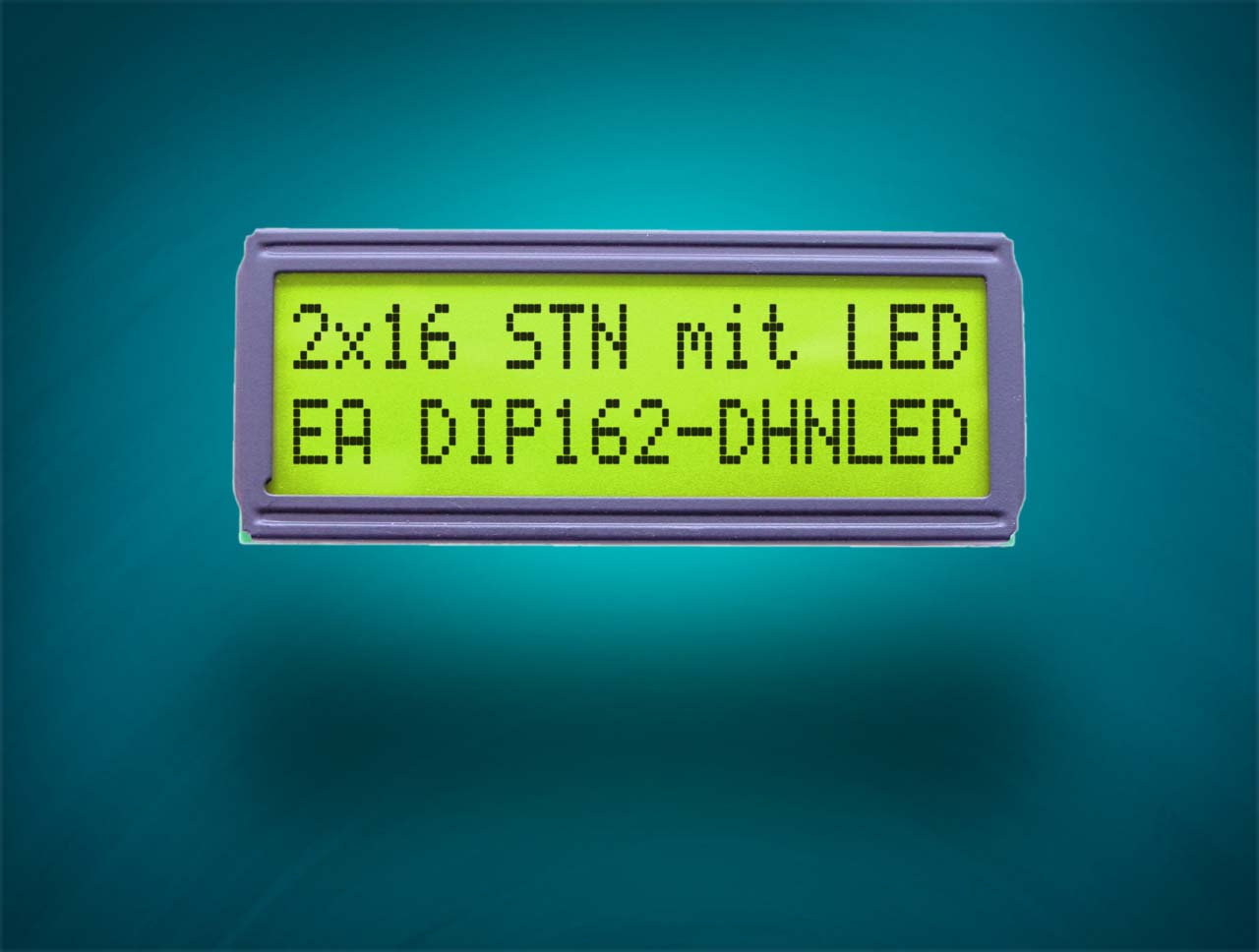

| 2x16 | 6,68 mm | 68x27mm | EA DIP162-DHNLED | gelb/grün | ST7066 | DIP162 | |
| 75x27mm | EA DIP162J-DN3LW | schwarz-weiß | |||||
| EA DIP162-DN3LW | blau-weiss | ||||||
| 4x20 | 3,75 mm | 68x27mm | EA DIP205G-4NLED (EA DIP203G-4NLED abgekündigt) | gelb/grün | |||
| 75x27mm | EA DIP205J-4NLW (EA DIP203J-4NLW abgekündigt) | schwarz-weiß | |||||
| EA DIP205B-4NLW (EA DIP203B-4NLW abgekündigt) | blau-weiss | ||||||
| 6,45 mm | 75x46mm | EA DIP205J-6NLW (EA DIP203J-6NLW angekündigt) | schwarz-weiß | ||||
| EA DIP205B-6NLW (EA DIP203B-6NLW abgekündigt) | blau-weiss |

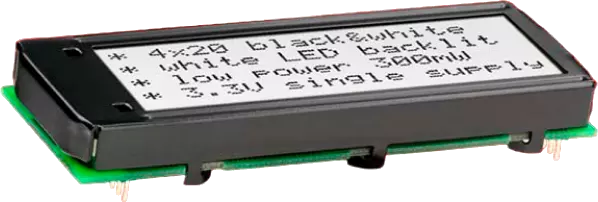

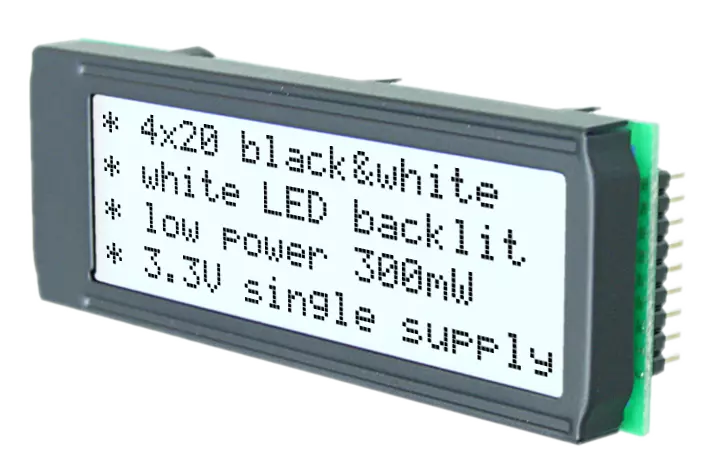

68(75) x 27mm
1x8, 2x16, 4x20 Zeichen,
sowie Grafik 122x32 Punkte

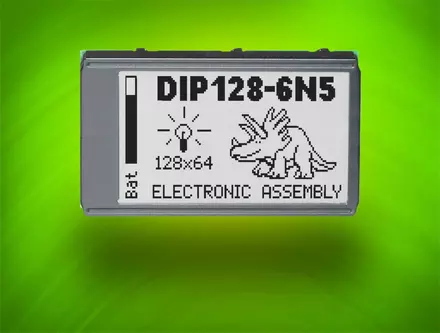

75 x 46mm
4x20 Zeichen, sowie als
Grafik 128x64 Punkte
Optional mit Touchpanel

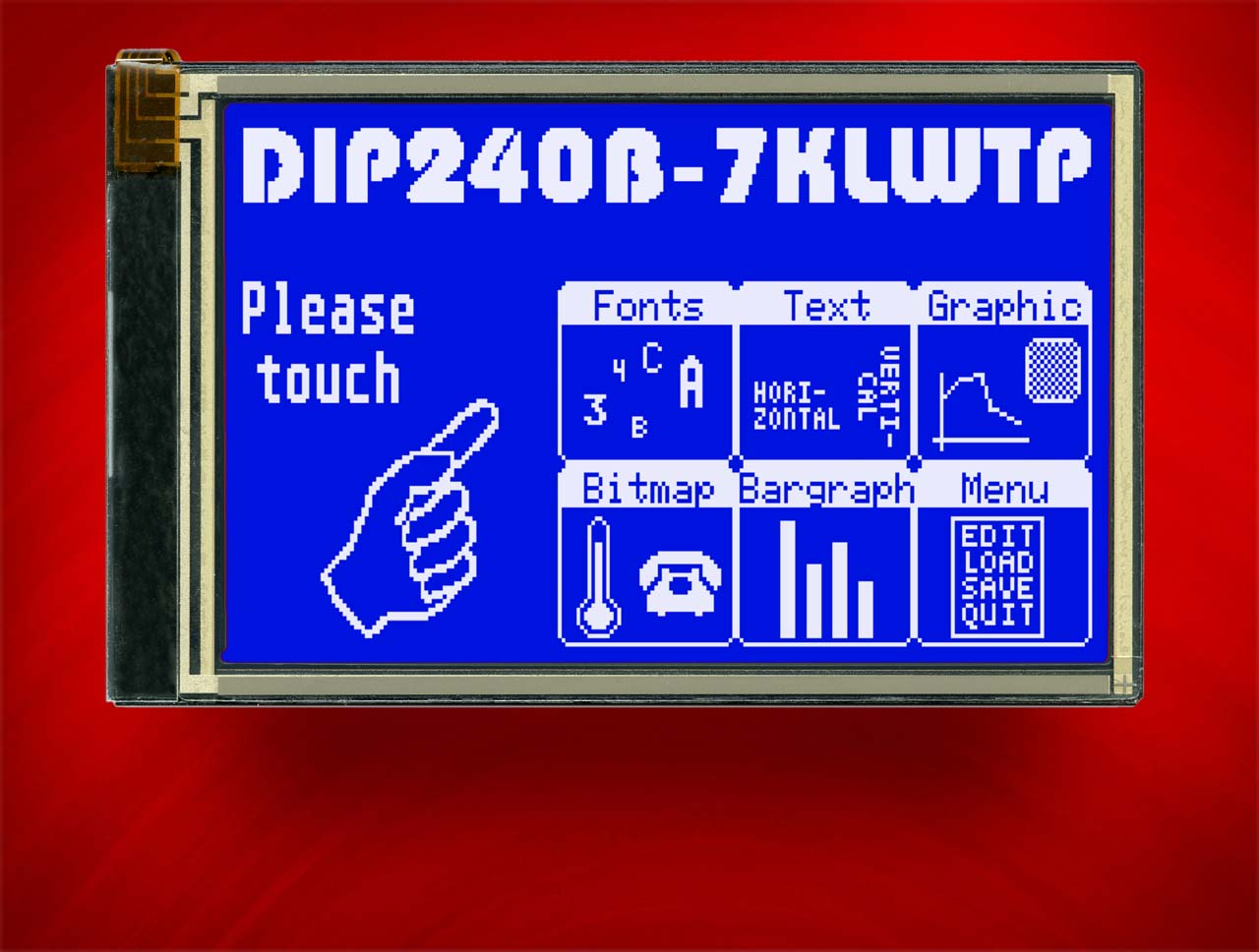

113 x 70mm
Grafik 240x128 Punkte
Optional mit Touchpanel

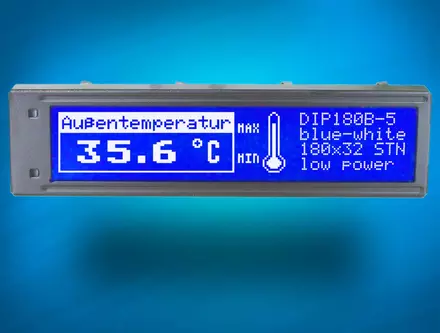

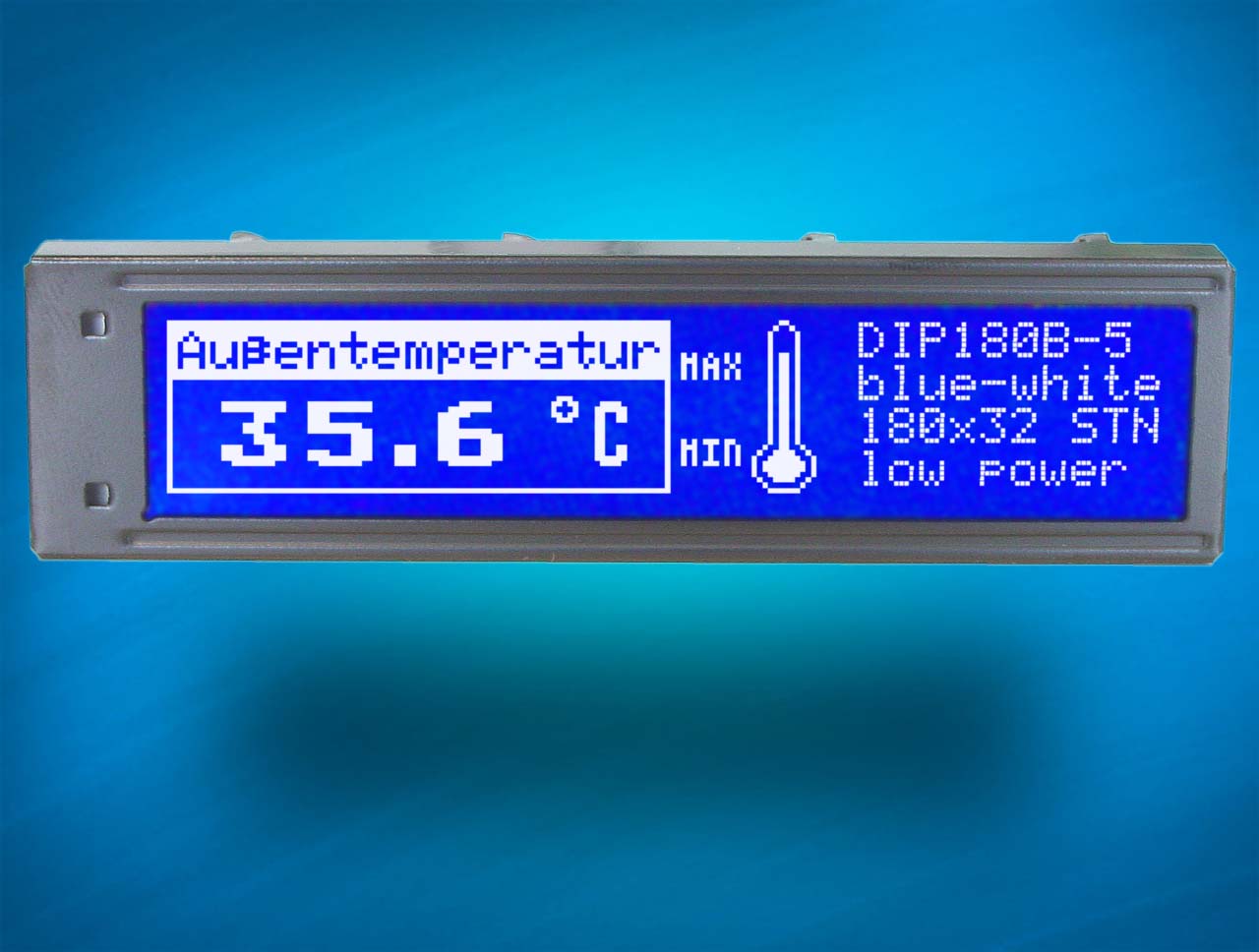

102 x 27mm
180x32 Punkte, 3x AX6120
Optional mit Touchpanel

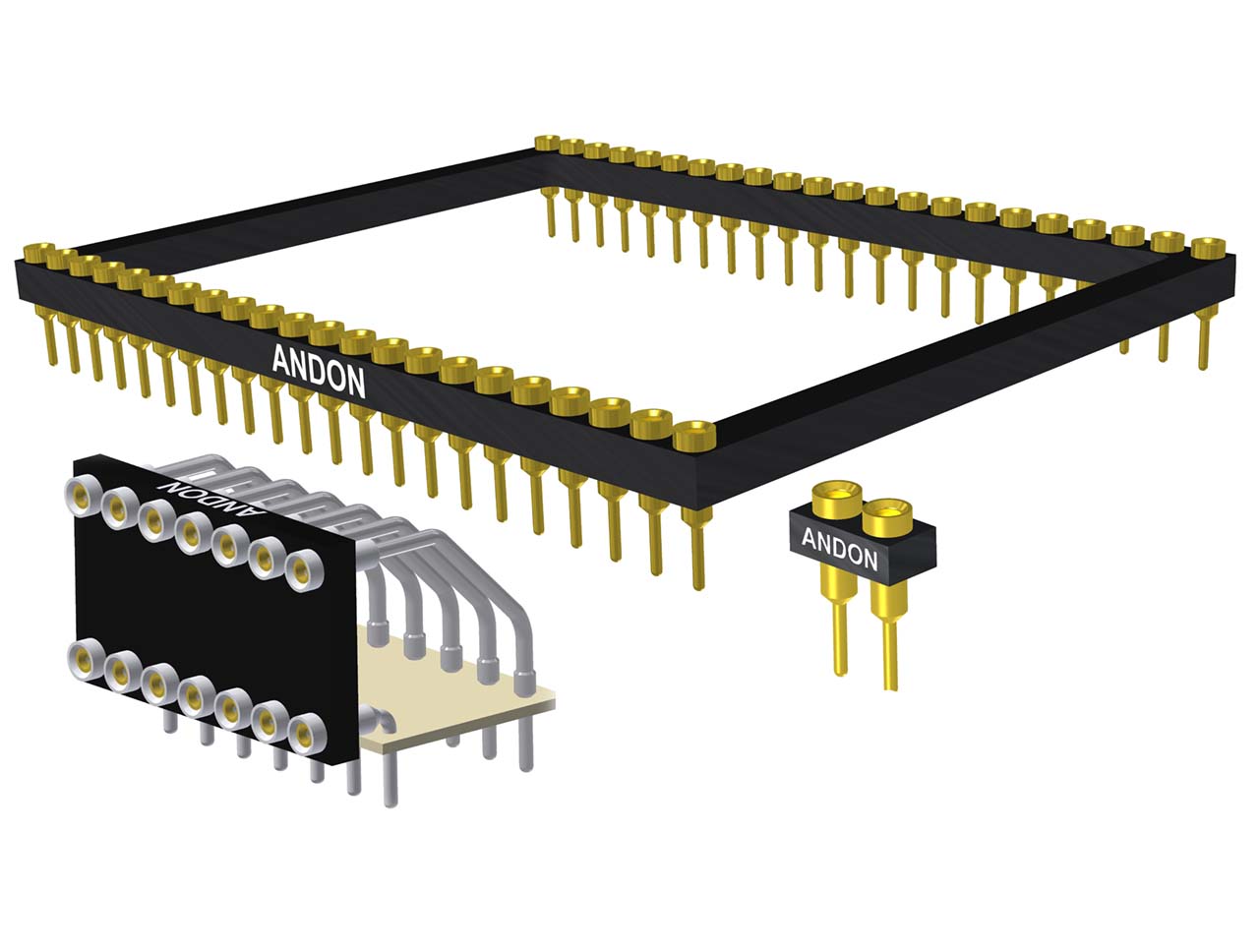

Sockel
DIP Displays können auch über Sockel montiert werden. Passende Typen finden Sie jeweils in den Datenblättern.
Alternativ bietet die Firma Andon Electronics (USA) eigens entwickelte Sockel an. Vollständige Liste.
