Dotmatrix Standardmodule
Die hier angebotenen Dotmatrix-LCD´s sind alle mit dem Kontroller HD 44780 oder ähnlich ausgestattet; sie enthalten einen kompletten Zeichensatz und sind für den Betrieb am 4- oder 8-Bit Datenbus eines Prozessorsystems vorbereitet. Als Steuerleitungen dienen R/W, RS und Enable.
Fragen Sie uns nach Sondertypen im erweiterten Temperaturbereich, mit kyrillischem Zeichensatz oder mit eingelöteter Stiftleiste. Bereits bei Stückzahlen ab 250 Stück sind semikundenspezifische Lösungen denkbar.
Als Zubehör für Dotmatrix-LCD´s liefern wir passende Frontrahmen, RS-232 Schnittstellen sowie Beleuchtungsinverter für EL-Folien-beleuchtete Displays. Aufgrund unseres großen Lagers können wir viele Typen direkt ab Lager Gilching liefern.
| 1 Zeile, 8 Zeichen | |||||||
| Artikel- bezeichnung | Zchn. höhe | Modulmaße B x H x T | Fenster B x H | Anschluß | Rahmen Zubehör | Hinweise | Foto |
| EA 8081-A3N | 7,1 | 40,0 x 19,7 x 7,8 | 33,0 x 10,0 | DIL Pins | --- |  | |
| EA DOGM081 | 11,97 | 55,0 x 31,0 x 5,8 | 51,0 x 14,5 | DIL Pins | --- | Printmontage |  |
| EA DIP081-CNLED | 11,48 | 68,0 x 27,0 x 11,0 | 61,0 x 19,0 | DIL-Pins | --- | Printmontage |  |
| EA WK-2018N | 10,75 | 84,0 x 44,0 x 12,0 | 61,0 x 15,8 | 2+1x16 | 017-2U | ||
| Hier können Sie sofort das komplette Datenblatt "Dotmatrix 1x8" im PDF-Format laden. | |||||||
| 1 Zeile, 16 Zeichen | |||||||
| Artikel- bezeichnung | Zchn. höhe | Modulmaße B x H x T | Fenster B x H | Anschluß | Rahmen Zubehör | Hinweise | Foto |
| EA J161-D | 6,6 | 80,0 x 36,0 x 10,0 | 64,5 x 13,8 | 1x16 | 017-1U | Organisation (8+8) | |
| EA P161-D | 6,6 | 80,0 x 36,0 x 10,3 | 64,5 x 13,8 | 1x14 | 017-1U | Organisation (8+8) | |
| EA P161-DNLED | 6,6 | 80,0 x 36,0 x 14,5 | 64,5 x 13,8 | 1x16 | 017-1U | Organisation (8+8) | |
| EA W161-DNLED | 6,6 | 80,0 x 36,0 x 14,5 | 64,5 x 13,8 | 1x16 | 017-1U | Organisation (8+8) | |
| EA VK-2005NLED | 7,9 | 80,0 x 36,0 x 12,0 | 61,0 x 15,8 | 1x16 | 017-2U | Organisation (8+8) | |
| EA P161-ENLED | 9,7 | 122,0 x 33,0 x 14,0 | 99,0 x 13,0 | 1x14+2 | 017-6U | LBOX, Org. (8+8) | |
| EA W161B-ENLW | 9,7 | 122,0 x 33,0 x 14,0 | 99,0 x 13,0 | 1x14+2 | 017-6U | LBOX, Org. (8+8) | |
| Hier können Sie sofort das komplette Datenblatt "Dotmatrix 1x16" im PDF-Format laden. | |||||||
| 1 Zeile, 20 Zeichen | |||||||
| Artikel- bezeichnung | Zchn. höhe | Modulmaße B x H x T | Fenster B x H | Anschluß | Rahmen Zubehör | Hinweise | Foto |
| EA J201-A | 7,23 | 116,0 x 37,0 x 9,0 | 91,2 x 18,6 | 2x8 | --- | LBOX | |
| EA P201-GHNLED | 14,5 | 180,0 x 40,0 x 15,3 | 149,0 x 23,0 | 2x8 | 017-26 | LBOX, VEE ca. -3V | |
| Hier können Sie sofort das komplette Datenblatt "Dotmatrix 1x20" im PDF-Format laden. | |||||||
| 2 Zeilen, 8 Zeichen | |||||||
| Artikel- bezeichnung | Zchn. höhe | Modulmaße B x H x T | Fenster B x H | Anschluß | Rahmen Zubehör | Hinweise | Foto |
| EA DIPS082-HN | 5,01 | 40,0 x 20,0 x 7,8 | 36,3 x 13,9 | DIL Pins | --- | Printmontage |  |
| EA P082-N2LED | 5,6 | 58,0 x 32,0 x 14,0 | 38,0 x 16,0 | 2x7 | --- | LBOX |  |
| EA P082-CHNLED | 11.56 | 84.0 x 44.0 x 13.7 | 63.0 x 25.0 | 1x16 | 017-8UKE | LBOX |  |
| Hier können Sie sofort das komplette Datenblatt "Dotmatrix 2x8" im PDF-Format laden. | |||||||
| 2 Zeilen, 12 Zeichen | |||||||
| Artikel- bezeichnung | Zchn. höhe | Modulmaße B x H x T | Fenster B x H | Anschluß | Rahmen Zubehör | Hinweise | Foto |
| EA P122-ANLED | 5,5 | 55,7 x 32,0 x 13,0 | 46,7 x 14,5 | 1x15 | (055)? | Anschluß Raster 1,27mm |  |
| Hier können Sie sofort das komplette Datenblatt "Dotmatrix 2x12" im PDF-Format laden. | |||||||
| 2 Zeilen, je 16 Zeichen | |||||||
| Artikel- bezeichnung | Zchn. höhe | Modulmaße B x H x T | Fenster B x H | Anschluß | Rahmen Zubehör | Hinweise | Foto |
| EA T162G-3NLED | 3,2 | 53,0 x 20,0 x 8,5 | 36,0 x 10,0 | Flexkabel | — | LPIPE, KF-16G erf. | |
| EA DOGM162 | 5,57 | 55,0 x 31,0 x 5,8 | 51,0 x 14,5 | DIL-Pins | --- | Printmontage | |
| EA DIP162-DNLED | 6,68 | 68,0 x 27,0 x 11,0 | 61,0 x 19,0 | DIL-Pins | — | Printmontage | |
| EA DIP162-DN3LW | 6,68 | 75,0 x 27,0 x 11,0 | 61,0 x 19,0 | DIL-Pins | — | BlueLine | |
| EA P162-C | 4,4 | 80,0 x 36,0 x 10,2 | 64,5 x 13,8 | 1x14 | 017-1U | ||
| EA P162-CNLED | 4,4 | 80,0 x 36,0 x 14,2 | 64,5 x 13,8 | 1x14+2 | 017-1U | LBOX | |
| EA P162-EFLEX | 5,6 | 66,7 x 25,9 x 4,2 | 61,0 x 15,9 | Flexkabel | 017-2U | Kabel im Raster 1,0 | |
| EA P162-T2NLED | 5,6 | 66,7 x 25,9 x 5,4 | 61,0 x 15,9 | Flexkabel | 017-2U | Kabel im Raster 1,0 | |
| EA W162B-N3LW | 5,6 | 80,0 x 36,0 x 9,5 | 61,0 x 16,0 | 1x16 | 017-2U | BlueLine | |
| EA P162-N3LED | 5,6 | 80,0 x 36,0 x 11,5 | 61,0 x 16,0 | 1x16 | 017-2U | LBOX | |
| EA W162-N3LED | 5,6 | 80,0 x 36,0 x 11,5 | 61,0 x 16,0 | 1x16 | 017-2U | LBOX | |
| EA J162-N | 5,6 | 84,0 x 44,0 x 10,0 | 61,0 x 15,8 | 1x16 | 017-2U | ||
| EA W162-N4LED | 5,6 | 80,0 x 36,0 x 9,7 | 66,0 x 16,0 | 1x16 | 017-2U | LBOX | |
| EA P162-N | 5,6 | 84,0 x 44,0 x 9,7 | 61,0 x 15,8 | 1x16 | 017-2U | ||
| EA P162-NLED | 5,6 | 84,0 x 44,0 x 14,0 | 61,0 x 15,8 | 1x16 | 017-2U | LBOX | |
| EA W162-NLED | 5,6 | 84,0 x 45,0 x 14,0 | 61,0 x 16,0 | 1x14+2 | 017-2U | LBOX | |
| EA W162B-NLW | 5,6 | 84,0 x 45,0 x 12,0 | 61,0 x 16,0 | 1x14+2 | 017-2U | BlueLine | |
| EA P162-N9LED | 5,6 | 85,0 x 32,6 x 14,5 | 61,0 x 15,8 | 2x7+2 | 017-2U | LBOX | |
| EA P162-BN | 9,7 | 122,0 x 44,0 x 10,0 | 99,0 x 24,0 | 1x14 | 017-12U | ||

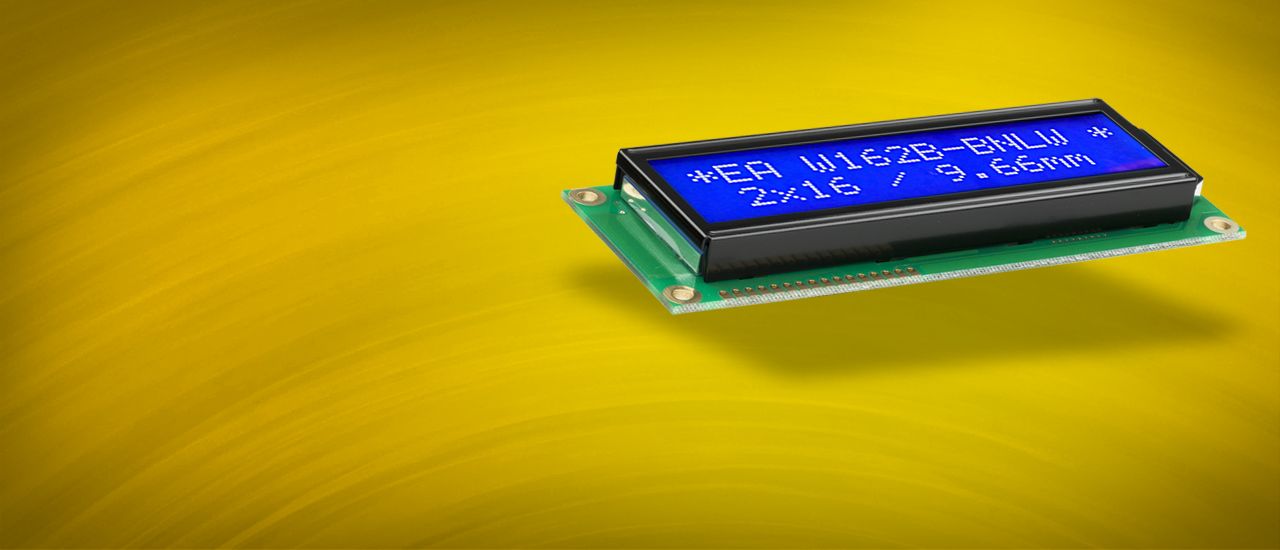

| EA W162B-BNLW | 9,7 | 122,0 x 44,0 x 14,0 | 99,0 x 24,0 | 1x14+2 | 017-12U | BlueLine | |
| EA P162-BNLED | 9,7 | 122,0 x 44,0 x 14,0 | 99,0 x 24,0 | 1x14+2 | 017-12U | LBOX | |
| EA W162-BNLED | 9,7 | 122,0 x 44,0 x 14,5 | 99,0 x 24,0 | 1x14+2 | 017-12U | LBOX | |
| Hier können Sie sofort das komplette Datenblatt "Dotmatrix 2x16" im PDF-Format laden. | |||||||
| 2 Zeilen je 20 Zeichen | |||||||
| Artikel- bezeichnung | Zchn. höhe | Modulmaße B x H x T | Fenster B x H | Anschluß | Rahmen Zubehör | Hinweise | Foto |
| EA J202-NLED | 5,6 | 116,0 x 40,0 x 10,0 | 83,0 x 18,6 | 2x8 | 017-7U | LBOX | |
| EA W202B-NLW | 5,6 | 116,5 x 39,0 x 12,5 | 85,0 x 18,6 | 2x8 | 017-7U | BlueLine | |
| EA P202-BNLED | 5,6 | 116,5 x 39,0 x 14,5 | 85,0 x 18,6 | 2x8 | 017-7U | LBOX | |
| EA 8202-BNLED | 9,2 | 146,0 x 43,0 x 14,0 | 123,0 x 23,0 | 1x14+2 | 017-24 | LBOX, TV mögl., -3V | |
| EA P202-B2HNLED | 9,2 | 146,0 x 43,0 x 13,7 | 123,0 x 23,0 | 1x14+2 | 017-24 | LBOX, VEE ca. -3V | |
| EA P202-B3HNLED | 9,7 | 180,0 x 40,0 x 15,3 | 149,0 x 23,0 | 2x8 | --- | LBOX, VEE ca. -3V | |
| EA E202-CNLW | 12,7 | 182,0 x 60,0 x 12,0 | 147,0 x 35,2 | 2x8 | 017-27 | BlueLine | |
| Hier können Sie sofort das komplette Datenblatt "Dotmatrix 2x20" im PDF-Format laden. | |||||||
| 2 Zeilen je 24 Zeichen | |||||||
| Artikel- bezeichnung | Zchn. höhe | Modulmaße B x H x T | Fenster B x H | Anschluß | Rahmen Zubehör | Hinweise | Foto |
| EA W242B-NLW | 5,6 | 118,0 x 36,0 x 12,0 | 93,5 x 15,8 | 2x8 | 017-14U | BlueLine | |
| EA P242-NLED | 5,6 | 118,0 x 36,0 x 14,0 | 93,5 x 15,8 | 2x8 | 017-14U | LBOX | |
| EA P242-N | 5,6 | 118,0 x 36,0 x 10,5 | 93,5 x 15,8 | 2x7 | 017-14U | ||
| EA P242-BHN | 9,6 | 208,0 x 40,0 x 9,6 | 178,0 x 23,0 | 2x7 | --- | VEE ca. -3V | |
| EA P242-BHNLED | 9,6 | 208,0 x 40,0 x 13,8 | 178,0 x 23,0 | 2x8 | --- | VEE ca. -3V | |
| Hier können Sie sofort das komplette Datenblatt "Dotmatrix 2x24" im PDF-Format laden. | |||||||
| 2 Zeilen je 40 Zeichen | |||||||
| Artikel- bezeichnung | Zchn. höhe | Modulmaße B x H x T | Fenster B x H | Anschluß | Rahmen Zubehör | Hinweise | Foto |
| EA W402B-NLW | 5,6 | 182,0 x 33,5 x 12,0 | 152,5 x 16,5 | 2x7+2 | 017-4U | BlueLine | |
| EA W402-NLED | 5,6 | 182,0 x 33,5 x 14,0 | 152,5 x 16,5 | 2x7+2 | 017-4U | LBOX | |
| EA P402-NLED | 5,6 | 182,0 x 33,5 x 14,5 | 154,1 x 15,3 | 2x8 | 017-4U | LBOX | |
| Hier können Sie sofort das komplette Datenblatt "Dotmatrix 2x40" im PDF-Format laden. | |||||||
| 3 Zeilen je 16 Zeichen | |||||||
| Artikel- bezeichnung | Zchn. höhe | Modulmaße B x H x T | Fenster B x H | Anschluß | Rahmen Zubehör | Hinweise | Foto |
| EA DOGM163 | 3,6 | 55,0 x 31,0 x 5,8 | 51,0 x 14,5 | DIL-Pins | --- | Printmontage | |
| Hier können Sie sofort das komplette Datenblatt "EA DOGM-Serie" im PDF-Format laden. | |||||||
| 4 Zeilen je 12 Zeichen | |||||||
| Artikel- bezeichnung | Zchn. höhe | Modulmaße B x H x T | Fenster B x H | Anschluß | Rahmen Zubehör | Hinweise | Foto |
| EA C124-NLED | 6,75 | 63,2 x 55,0 x 12,5 | 55,0 x 36,0 | 1x16 | (017-17U)? | sehr gut lesbar | |
| Hier können Sie sofort das komplette Datenblatt "EA C124-NLED" im PDF-Format laden. | |||||||
| 4 Zeilen je 16 Zeichen | |||||||
| Artikel- bezeichnung | Zchn. höhe | Modulmaße B x H x T | Fenster B x H | Anschluß | Rahmen Zubehör | Hinweise | Foto |
| EA DOGS164-A | 3,2/6,0 | 40,0 x 33,0 x 4,0 | 37,3 x 19,0 | DIL-Pins | --- | Printmontage | |
| EA J164-NLED | 4,8 | 87,0 x 60,0 x 15,0 | 61,7 x 25,2 | 1x16 | 017-8U | LBOX | |
| EA P164-N | 4,8 | 87,0 x 60,0 x 10,5 | 61,8 x 25,4 | 1x14 | 017-8U | ||
| EA W164B-NLW | 4,8 | 87,0 x 60,0 x 1",0 | 61,8 x 25,4 | 1x14+2 | 017-8U | BlueLine | |
| EA P164-NLED | 4,8 | 87,0 x 60,0 x 14,0 | 61,8 x 25,4 | 1x14+2 | 017-8U | LBOX | |
| Hier können Sie sofort das komplette Datenblatt "Dotmatrix 4x16" im PDF-Format laden. | |||||||
| 4 Zeilen je 20 Zeichen | |||||||
| Artikel- bezeichnung | Zchn. höhe | Modulmaße B x H x T | Fenster B x H | Anschluß | Rahmen Zubehör | Hinweise | Foto |
| EA DIP203-4NLED | 3,73 | 68,0 x 27,0 x 11,0 | 61,0 x 19,0 | DIL-Pins | — | Printmontage |  |
| EA DIP203B-4NLW | 3,73 | 75,0 x 27,0 x 11,0 | 61,0 x 19,0 | DIL-Pins | — | BlueLine |  |
| EA P204-4NLED | 4,0 | 77,0 x 47,0 x 9,6 | 60,0 x 22,0 | 1x16 | (017-8U)? | sehr gut lesbar | |
| EA W204B-NLW | 4,8 | 98,5 x 61,0 x 12,0 | 76,0 x 25,2 | 1x16 | 017-9U | BlueLine | |
| EA J204-NLED | 4,8 | 98,0 x 60,0 x 15,0 | 76,0 x 25,2 | 1x16 | 017-9U | LBOX | |
| EA P204-N | 4,8 | 98,0 x 60,0 x 10,5 | 76,0 x 25,2 | 1x16 | 017-9U | ||
| EA P204-NLED | 4,8 | 98,0 x 60,0 x 14,5 | 76,0 x 25,2 | 1x16 | 017-9U | LBOX | |
| EA W204-NLED | 4,8 | 98,5 x 60,0 x 15,6 | 76,0 x 25,2 | 1x16 | 017-9U | LBOX | |
| EA DIP203B-6NLW | 6,45 | 75,0 x 46,0 x 11,0 | 61,0 x 38,0 | DIL-Pins | 0FP129-6SW | BlueLine |  |
| EA P204-BHNLED | 9,2 | 146,0 x 62,5 x 11,0 | 123,0 x 42,5 | 1x18 | 017-25 | VEE ca. -3V | |
| EA W204-BNLED | 9,2 | 146,0 x 62,5 x 14,0 | 123,0 x 42,5 | 1x14+2 | 017-25 | LBOX | |
| EA T204B-BNLW | 9,2 | 146,0 x 62,5 x 14,0 | 123,0 x 42,5 | 1x14+2 | 017-25 | BlueLine | |
| Hier können Sie sofort das komplette Datenblatt "Dotmatrix 4x20" (außer EA P204-3N /-4N) im PDF-Format laden. | |||||||
| 4 Zeilen je 40 Zeichen | |||||||
| Artikel- bezeichnung | Zchn. höhe | Modulmaße B x H x T | Fenster B x H | Anschluß | Rahmen Zubehör | Hinweise | Foto |
| EA W404B-NLW | 4,9 | 190,0 x 54,0 x 12,0 | 147,0 x 29,5 | 2x8+2 | 017-13U | BlueLine | |
| EA W404-NLED | 4,9 | 190,0 x 54,0 x 14,0 | 147,0 x 29,5 | 2x8+2 | 017-13U | LBOX, VEE -3V | |
| EA P404-HNLED | 4,9 | 190,0 x 54,0 x 14,0 | 147,0 x 29,5 | 2x8+2 | 017-13U | LBOX, VEE -3V | |
| Hier können Sie sofort das komplette Datenblatt "Dotmatrix 4x40" im PDF-Format laden. | |||||||
RS-232 / RS-422 Kontroller
Das Interface EA 9707-V24S ermöglicht die einfache und zeitsparende Programmierung von Dotmatrix-LCDs. Das Interface kann auf fast alle Dotmatrixmodule direkt aufgelötet werden. Der Anschluß erfolgt an einer Standard RS-232C Schnittstelle. Die Datenübertragung ist auf 300, 1200, 2400 oder 9600 Baud einstellbar. Die Umlaute ä, ö, ü, ß, Ä, Ö, Ü werden als erweitereter IBM-Code interpretiert und umcodiert. Ist das Display voll, scrollt es automatisch nach oben. CR ($0D,13d) und LF ($0A,10d) werden erkannt und ausgeführt. Für individuelle Cursorpositionierungen ist diese Automatik abschaltbar. Die Versorgungsspannung beträgt +5V / typ. 1mA. Das Interface ist auch mit RS-422 Schnittstelle lieferbar (EA 9707 OPT RS-422). Eine weitere Option ist ein veränderter Versorgungsspannungsbereich von 9..35V (EA OPT-9/35V). Über das als Zubehör erhältliche Kabel EA KV24-9B (ca. 1,50m) kann die EA 9706 direkt an den 9-pol. SUB-D Stecker z.B. eines PCs angeschlossen werden.
Die Preise für den Standard RS-232 Kontroller EA 9707-V24S liegen bei einer Abnahme von 25 Stück bei EUR 44,37 netto. Das Interface ist in kleineren Mengen sofort lieferbar. Mehr Informationen lesen Sie in unserem Datenblatt im PDF Format.
Zubehör
- Frontrahmen
Für einige Grafikdisplays sind Frontrahmen mit entspiegelter Scheibe lieferbar. Die Rahmen werden einfach in den Frontplattendurchbruch eingeklebt. Dadurch gewinnt Ihr Gerät ein professionelles Design, und die entspiegelte Scheibe schützt gleichzeitig das eingebaute Display vor Berührung und Verschmutzung. Die Entspiegelung verbessert deutlich die Lesbarkeit der Anzeige. Die Bestellbezeichnung für die einzelnen Rahmen entnehmen Sie bitte den Tabellen oben. Mehr Informationen über Frontrahmen lesen Sie in unserem Datenblatt im PDF Format oder auf unserer Zubehörseite.
- Inverter für EL-Folienbeleuchtungen
Im Gegensatz zu LED-Beleuchtungen benötigen EL-Folienbeleuchtungen zum Betrieb eine Vorschaltelektronik. Diese EL-Inverter genannte Elektronik erzeugt aus +5VDC eine Wechselspannung von etwa 100V. Die EL-Inverter besitzen 3-5 Pins zum Einlöten in eine Platine. Der erforderliche Typ ist von der Beleuchtungsfläche abhängig. Mehr Informationen lesen Sie auf unserer Zubehörseite, Neuheitenseite oder in unserem Datenblatt im PDF Format.
- Kabel und Stecker
Passend zu Ihrem Display liefern wir ab 1 Stück: 1- oder 2-reihige Stiftleisten, Kabel im 1,27 oder 2,54mm Raster mit angequetschtem Buchsenstecker (1- oder 2-reihig), jeweils in den verschiedensten Polzahlen und Längen.
